Ksenia Security
KSI4104000.310

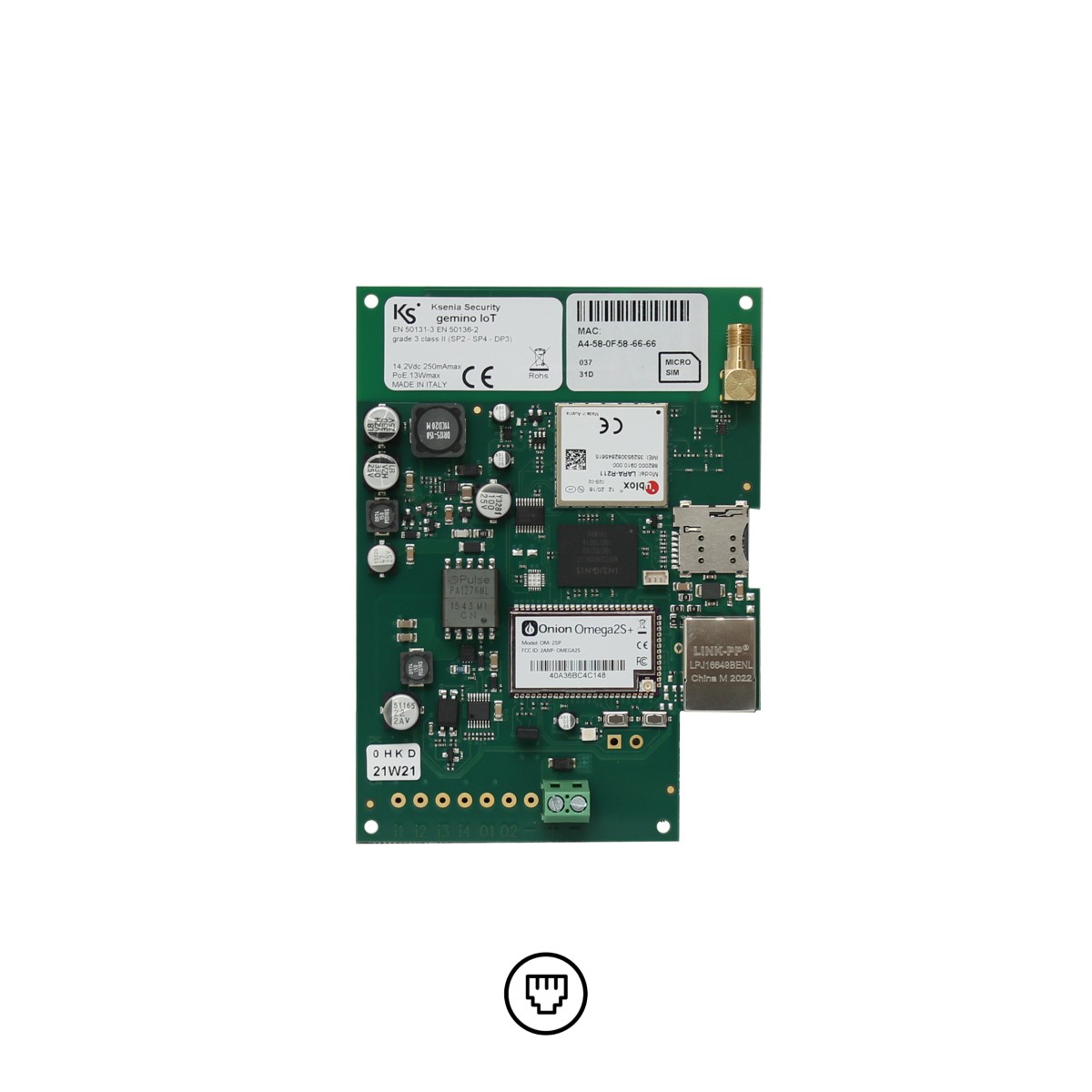

KSI4104000.310 gemino IoT 4G-LTE / IP-Kommunikator
Der Ksenia gemino IoT KSI4104000.310 ist ein 4G-LTE/IP-Kommunikator zur Erweiterung der Kommunikationsmöglichkeiten der lares 4.0 Plattform. Das Gerät kombiniert Ethernet/IP und 4G-LTE und ermöglicht damit eine Dual-Path-Kommunikation.Der Kommunikator verfügt über einen integrierten Ethernet-Port und einen Micro-SIM-Kartenslot. Neben der Datenkommunikation unterstützt gemino IoT unter anderem Push-Benachrichtigungen, SIA DC09, Sprachnachrichten, SMS und Contact ID. Die Mobilfunk- und IP-Verbindungen können gegenseitig als Backup-Kommunikationsweg eingesetzt werden.Wichtigste Merkmale4G-LTE/IP-Kommunikator für lares 4.0Dual-Path-KommunikationEthernet/IP und 4G-LTEIntegrierter Ethernet-PortMicro-SIM-KartenslotExterner SMA-AntennenanschlussUnterstützung von SIA DC09Unterstützung von Contact IDSprach- und SMS-KommunikationPush-BenachrichtigungenVersorgung über PoE oder 12 V DCMobilfunk- und IP-Verbindung gegenseitig als Backup nutzbarTechnische DatenMobilfunk: 4G-LTEMobilfunkmodul: u-blox 4GLTE-Bänder: Band 3 / 7 / 20Frequenzen: 1800 / 2600 / 800 MHzNetzwerk: Ethernet/IPSIM-Kartentyp: Micro-SIMMaximale Datenrate Download: 10 Mbit/sMaximale Datenrate Upload: 5 Mbit/sVersorgung: PoE 13 W oder 12 V DCPoE-Klasse: Klasse 3PoE-Leistungsaufnahme: 12,95 WStromaufnahme Standby: 80 mAMaximale Stromaufnahme: 250 mAAntennenanschluss: SMAMaximale Übertragungsdauer Sprachalarm: 10 sAlarmübertragungssystem: SP2 / SP4 / DP3Betriebstemperatur: -10 °C bis +55 °CRelative Luftfeuchtigkeit: bis 95 %Platinenabmessungen: 92 × 113 × 20 mmMax. Gehäuseabmessungen: 140 × 102 × 30 mmGewicht: 190 gKonformität: CE, RoHSSystemvoraussetzungenKsenia lares 4.0 PlattformEthernet-Netzwerk und/oder geeignete MobilfunkverbindungGeeignete Micro-SIM-Karte für die MobilfunkkommunikationLieferumfang1 × gemino IoT Kommunikator (PCBA)1 × Slim Kunststoffgehäuse1 × Installationshandbuch
Ksenia Security
KSI4104001.300

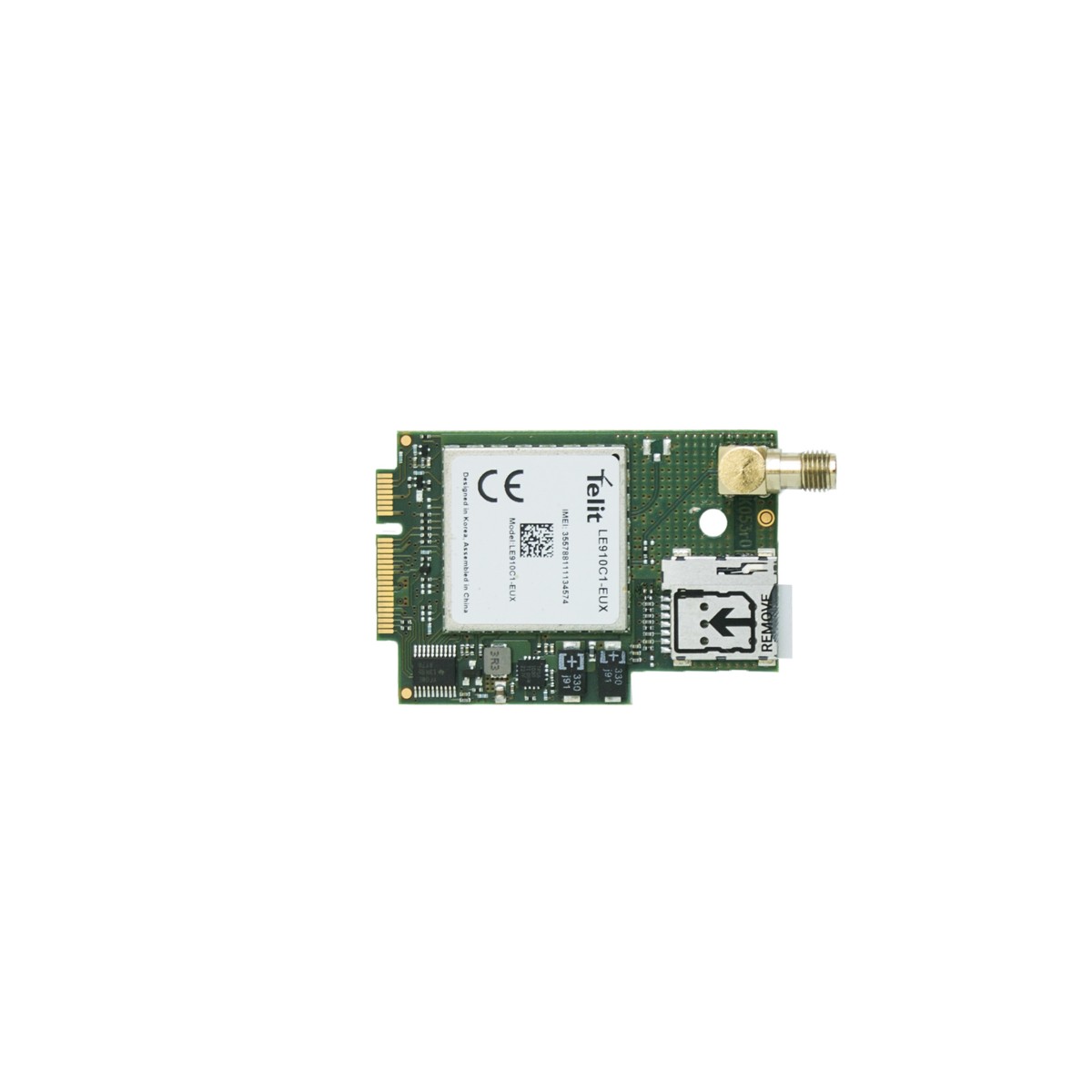

KSI4104001.300 Zusätzliches 4G/LTE-Kommunikationsmodul
Das Ksenia KSI4104001.300 ist ein 4G/LTE-Zusatzmodul zur Erweiterung der Kommunikationsmöglichkeiten einer lares 4.0 Zentrale. Das Modul wird direkt auf der Hauptplatine der Zentrale installiert und stellt eine Mobilfunkverbindung für Daten- und Alarmkommunikation bereit.Die Mobilfunkverbindung kann als zusätzlicher beziehungsweise alternativer Kommunikationskanal zur IP-LAN-Verbindung eingesetzt werden. Unterstützt werden unter anderem Fernkonfiguration und Fernverwaltung sowie die Übertragung von Alarm- und Statusmeldungen über die von lares 4.0 bereitgestellten Kommunikationsdienste.Wichtigste Merkmale4G/LTE-Zusatzmodul für lares 4.0Direkte Montage auf der HauptplatineMini PCI-Express-SchnittstelleMicro-SIM-UnterstützungExterner SMA-AntennenanschlussMaximale Datenrate 10 Mbit/s im DownloadMaximale Datenrate 5 Mbit/s im UploadUnterstützt SIA DC09Unterstützt Contact IDBenachrichtigungen über SMS, E-Mail, Sprache und PushMobilfunkverbindung als Backup zur IP-LAN-Kommunikation nutzbarTechnische DatenSchnittstelle: Mini PCI-ExpressStromversorgung: 3,3 V DCStromaufnahme Standby: 50 mAMaximale Stromaufnahme: 2,2 AMaximale Datenrate Download: 10 Mbit/sMaximale Datenrate Upload: 5 Mbit/sExterner Antennenanschluss: SMASIM-Kartentyp: Micro-SIMBetriebstemperatur: +5 °C bis +40 °CAbmessungen: 36 × 62 × 14 mmAlarmübertragungssystem: SP2 / SP4 / DP3Zertifizierung: EN50136Zertifizierung: T031:2017Konformität: CE, RoHSSystemvoraussetzungenKsenia lares 4.0 ZentraleGeeignete Micro-SIM-KarteGeeignete externe MobilfunkantenneLieferumfang· 1 × 4G/LTE-Zusatzmodul (PCBA)· 1 × PCBA-Halter
Ksenia Security
KSI4200001.300

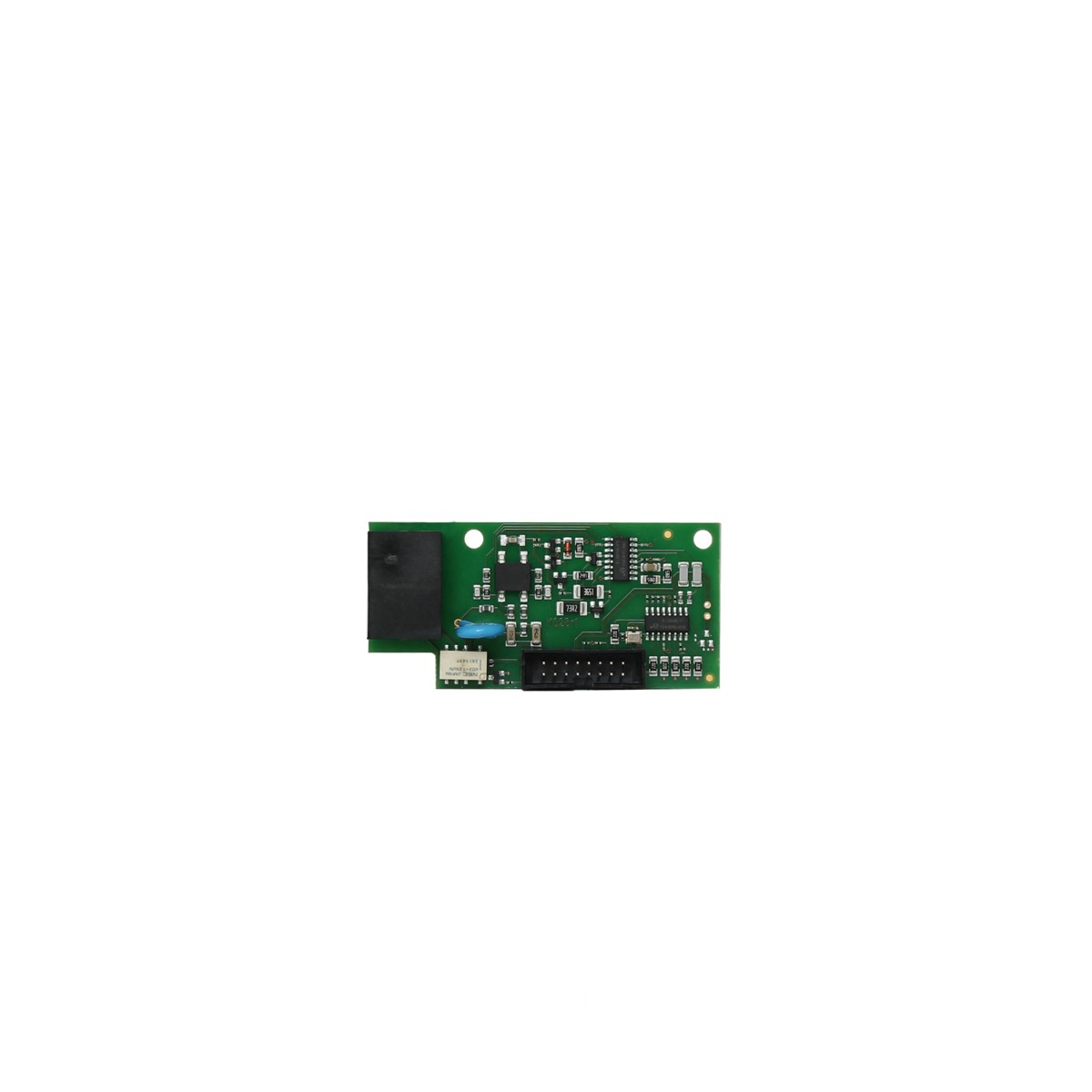

KSI4200001.300 PSTN-/TLF-Linie-Zusatzmodul für lares 4.0
Das Ksenia KSI4200001.300 ist ein PSTN-/TLF-Linie-Zusatzmodul zur Erweiterung der Kommunikationsmöglichkeiten einer lares 4.0 Zentrale. Das Modul ermöglicht die Übertragung von Sprachmeldungen und Contact ID über eine analoge Telefonleitung bei entsprechend programmierten Ereignissen.Das Modul wird direkt auf die Hauptplatine der lares 4.0 gesteckt und über RJ-11 mit der Telefonleitung verbunden. Ein weiterer RJ-11-Anschluss ermöglicht die Weiterführung der Telefonleitung zu Telefonen oder anderen Geräten. Im Alarmfall kann das Modul diese Geräte von der Leitung trennen, um die Alarmübertragung durchzuführen.Das PSTN-Modul kann sowohl als Hauptkommunikationsweg als auch als Backup zu einer Mobilfunkverbindung eingesetzt werden.Wichtigste MerkmalePSTN-/TLF-Linie-Zusatzmodul für lares 4.0Übertragung von SprachmeldungenÜbertragung über Contact IDAnschluss an analoge TelefonleitungRJ-11-AnschlussZweiter RJ-11-Anschluss zur Weiterführung der TelefonleitungDirekte Steckmontage auf der lares 4.0 HauptplatineAls Haupt- oder Backup-Kommunikationsweg einsetzbarAdd-on-Modul mit 16-poligem SteckverbinderTechnische DatenModultyp: PSTN-/TLF-Linie-ZusatzmodulSteckverbinder: 16-poligTelefonanschluss: RJ-11Spannungsversorgung: 12 V DC und 3,3 V DCStromaufnahme bei 12 V DC: 10 mAStromaufnahme bei 3,3 V DC: 30 mABetriebstemperatur: +5 °C bis +40 °CPlatinenabmessungen: 80 × 38 × 16 mmZertifizierung: EN50136 Grade 2, Klasse IIZertifizierung: T031:2017Konformität: CE, RoHSSystemvoraussetzungenKsenia lares 4.0Analoge Telefonleitung mit RJ-11-AnbindungLieferumfang1 × PSTN-/TLF-Linie-Zusatzmodul (PCBA)2 × Platinenhalter1 × Installationshandbuch
Ksenia Security
KSI4300001.300

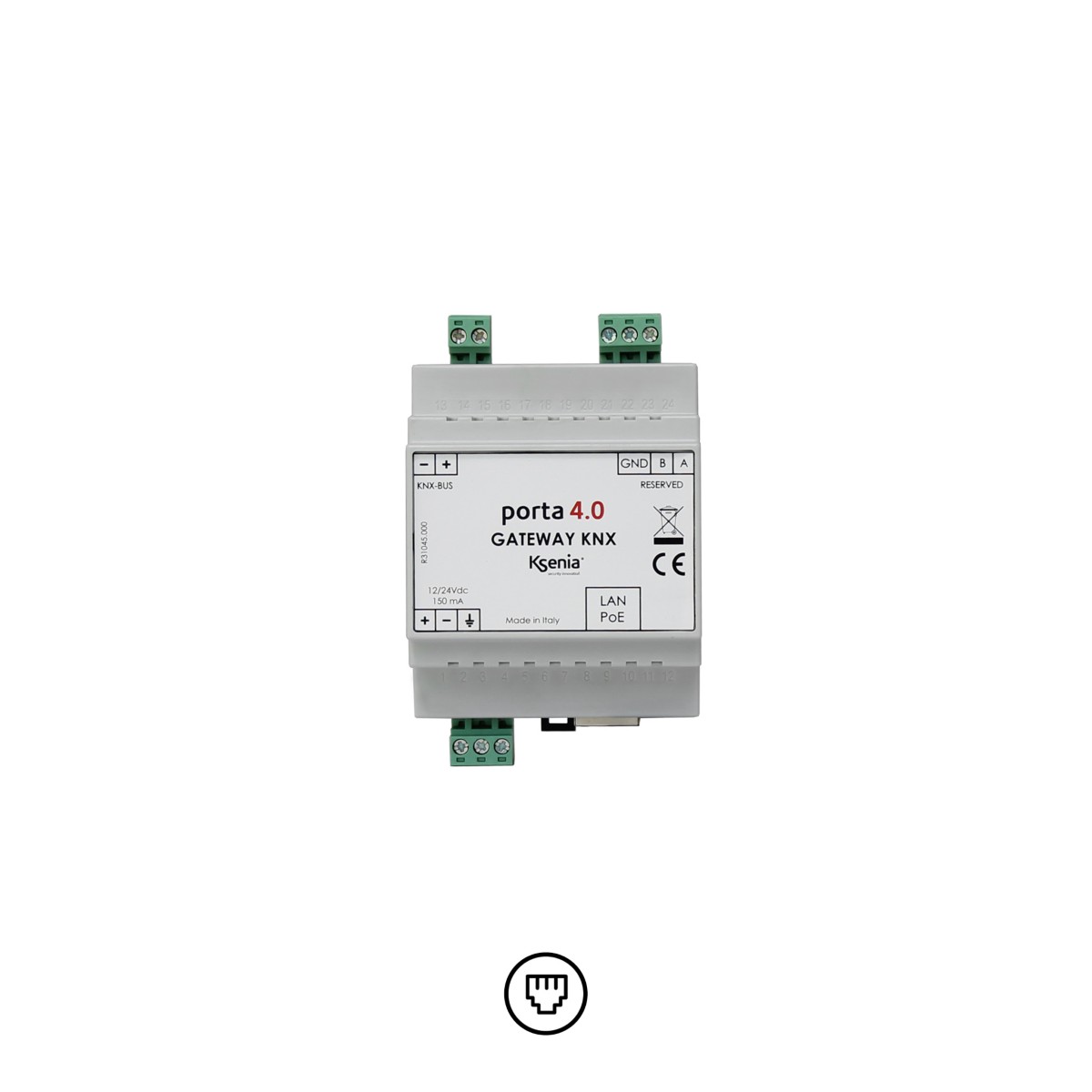

KSI4300001.300 porta 4.0 / KNX-Gateway-schnittstelle
Ksenia porta 4.0 KSI4300001.300 ist ein bidirektionales KNX-Gateway zur Integration der lares 4.0 Zentralen in KNX-basierte Haus- und Gebäudeautomationssysteme. Das Gateway ermöglicht den Datenaustausch zwischen der Ksenia Zentrale und kompatiblen KNX-Geräten.Über KNX-Datagramme können Funktionen der lares 4.0 gesteuert werden, darunter das Scharf- und Unscharfschalten von Bereichen, die Aktivierung von Szenarien, das Ein- und Ausschließen von Zonen sowie die Aktivierung und Deaktivierung von Ausgängen. Umgekehrt kann die lares 4.0 bei Statusänderungen von Bereichen, Zonen oder Ausgängen entsprechende Datagramme an das KNX-System senden.Die Konfiguration erfolgt direkt über die Weboberfläche der lares 4.0. Eine separate Konfigurationssoftware für das Gateway ist nicht erforderlich. Die Netzwerkverbindung erfolgt über Ethernet und die Stromversorgung wahlweise über PoE oder eine externe 12/24-V-DC-Versorgung.Wichtigste MerkmaleBidirektionales KNX-GatewayIntegration von lares 4.0 in KNX-SystemeSteuerung von Bereichen, Zonen, Ausgängen und SzenarienRückmeldung von Statusänderungen an das KNX-SystemKonfiguration über die Weboberfläche der lares 4.0Ethernet-Schnittstelle über RJ45Stromversorgung über 12/24 V DC oder PoEKompakte Bauform für DIN-SchienenmontageBreite von 4 DIN-ModulenTechnische DatenProdukttyp: KNX-GatewayKommunikationsbus: KNXEthernet-Schnittstelle: RJ45Stromversorgung: 12/24 V DC oder PoEMMaximale Stromaufnahme: 250 mAMaximale Leistungsaufnahme: 5 WBetriebstemperatur: +5 °C bis +40 °CAbmessungen: 86 × 69 × 58 mmBaugröße: 4 DIN-ModuleGewicht: 130 gKonformität: CE, EACSystemvoraussetzungenKsenia lares 4.0KNX-SystemEthernet-NetzwerkverbindungLieferumfang1 × porta 4.0 KNX-Gateway1 × Installationshandbuch
Ksenia Security
KSI4300002.300

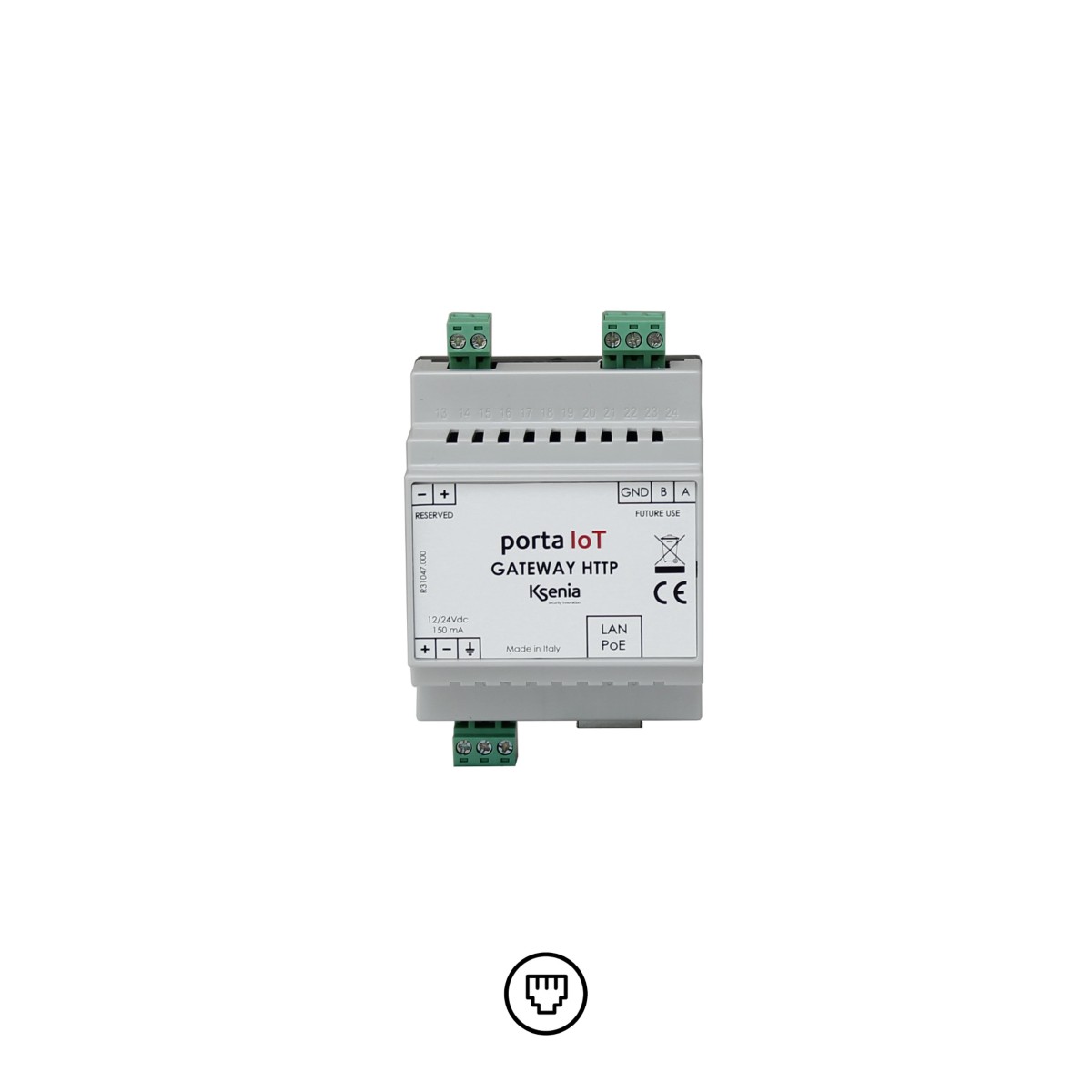

KSI4300002.300 porta IoT Bidirektionales HTTP/HTTPS-Gateway
Ksenia porta IoT KSI4300002.300 ist ein bidirektionales HTTP/HTTPS-Gateway zur Integration von IP- und IoT-Geräten von Drittanbietern in die lares 4.0 Plattform. Über HTTP/HTTPS-APIs können externe Geräte und Systeme mit der Ksenia-Zentrale kommunizieren.Über die Schnittstelle lassen sich unter anderem Zonen steuern, Alarme zurücksetzen, monostabile oder bistabile Ausgänge verwalten, Szenarien ausführen und Bereiche scharf oder unscharf schalten. Durch die bidirektionale Kommunikation kann lares 4.0 außerdem HTTP/HTTPS-Befehle an kompatible Geräte von Drittanbietern senden.Die Konfiguration erfolgt über die Weboberfläche der lares 4.0. porta IoT wird über Ethernet mit dem System verbunden und kann entweder über PoE oder eine externe Spannungsversorgung betrieben werden.Wichtigste MerkmaleBidirektionales HTTP/HTTPS-GatewayIntegration von IP- und IoT-Geräten in lares 4.0HTTP/HTTPS-API-SchnittstelleEthernet-Anbindung über RJ45Stromversorgung über 12/24 V DC oder PoEKonfiguration über die Weboberfläche der lares 4.0Unterstützung von POST-, PUT-, GET- und DELETE-AnfragenIntegration von kompatiblen Geräten ohne SDK möglichBauform für DIN-SchienenmontageBreite von 4 DIN-ModulenTechnische DatenProdukttyp: HTTP/HTTPS-GatewayEthernet-Schnittstelle: RJ45Stromversorgung: 12/24 V DC oder PoEMaximale Stromaufnahme: 250 mAMaximale Leistungsaufnahme: 5 WKommunikationsbus: RS-485Betriebstemperatur: +5 °C bis +40 °CAbmessungen: 69 × 86 × 58 mmBaugröße: 4 DIN-ModuleGewicht: 130 gKonformität: CESystemvoraussetzungenKsenia lares 4.0Ethernet-NetzwerkverbindungFür die Integration geeignete IP-/IoT-Geräte mit HTTP/HTTPS-KommunikationLieferumfang· 1 × porta IoT HTTP-Gateway· 1 × Installationshandbuch IT/EN/FR
Ksenia Security
KSI4300003.300

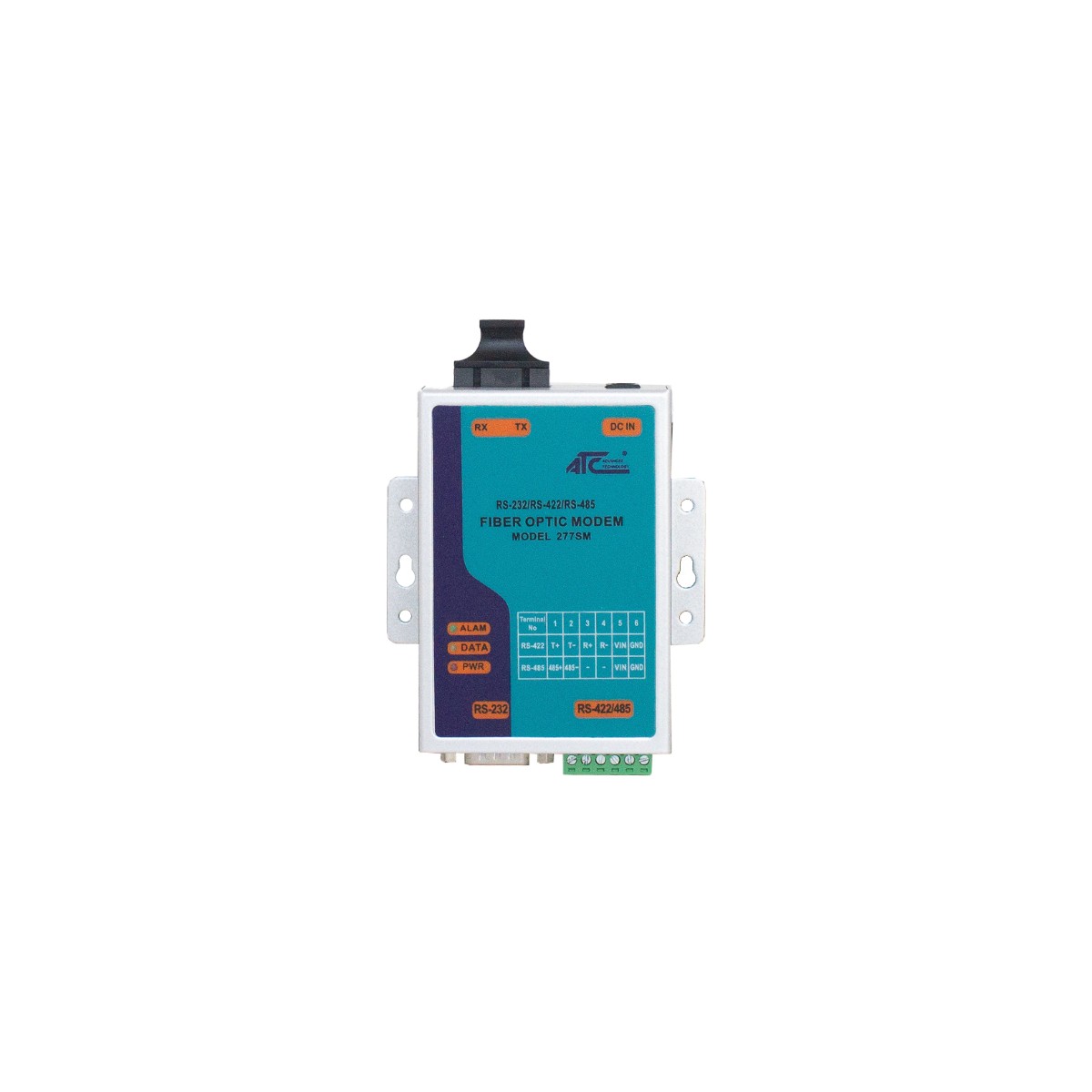

KSI4300003.300 Konverter von KS-BUS zu Glasfaser Zur Erweiterung
Der Ksenia KSI4300003.300 ist ein Singlemode-Glasfaser-Konverter zur Verlängerung des KS-BUS einer lares 4.0 Alarmzentrale über eine Glasfaserverbindung. Er wandelt die KS-BUS-Signale in eine optische Verbindung um und ermöglicht dadurch die Kommunikation mit entfernten KS-BUS-Peripheriegeräten über große Distanzen.Der Konverter unterstützt Punkt-zu-Punkt-Verbindungen über Singlemode-Glasfaser 9/125 µm mit SC-Anschluss. Die maximale Übertragungsdistanz beträgt 20 km. Durch die optische Übertragung wird zusätzlich eine elektrische Isolation zwischen den verbundenen Bereichen erreicht, wodurch elektrische Störeinflüsse reduziert werden.Wichtigste MerkmaleKS-BUS-zu-Glasfaser-KonverterFür Ksenia lares 4.0RS-485 / KS-BUS-SchnittstelleSinglemode-Glasfaser 9/125 µmSC-GlasfaseranschlussÜbertragungsdistanz bis 20 kmPunkt-zu-Punkt-ÜbertragungHalf-Duplex- und Full-Duplex-UnterstützungOptische Isolation zur Reduzierung elektrischer StörungenLED-Anzeigen für Versorgung, Datenverkehr und GlasfaserfehlerTechnische DatenGlasfaseranschluss: SCGlasfasertyp: Singlemode 9/125 µmMaximale Übertragungsdistanz: 20 kmWellenlänge: 1310 nmLeistungsbudget: 12,1 dBÜbertragungsart: Punkt-zu-PunktÜbertragungsmodus: Half-Duplex / Full-DuplexSchnittstelle: RS-485 / KS-BUSSpannungsversorgung DC-IN: 9–24 V DCMaximale Stromaufnahme DC-IN: 250 mAStromaufnahme über KS-BUS VIN: max. 100 mAGehäusematerial: Eisen, 1 mmSchutzart: IP30Abmessungen: 100 × 86 × 26 mmGewicht: 0,60 kgBetriebstemperatur: -20 °C bis +70 °CLagertemperatur: -40 °C bis +80 °CRelative Luftfeuchtigkeit: 5–95 %SystemvoraussetzungenKsenia lares 4.0 mit KS-BUSSinglemode-Glasfaser 9/125 µmSC-GlasfaseranschlussFür eine Punkt-zu-Punkt-Verbindung werden Konverter an beiden Enden der Glasfaserstrecke benötigt
Ksenia Security
KSI4400000.300

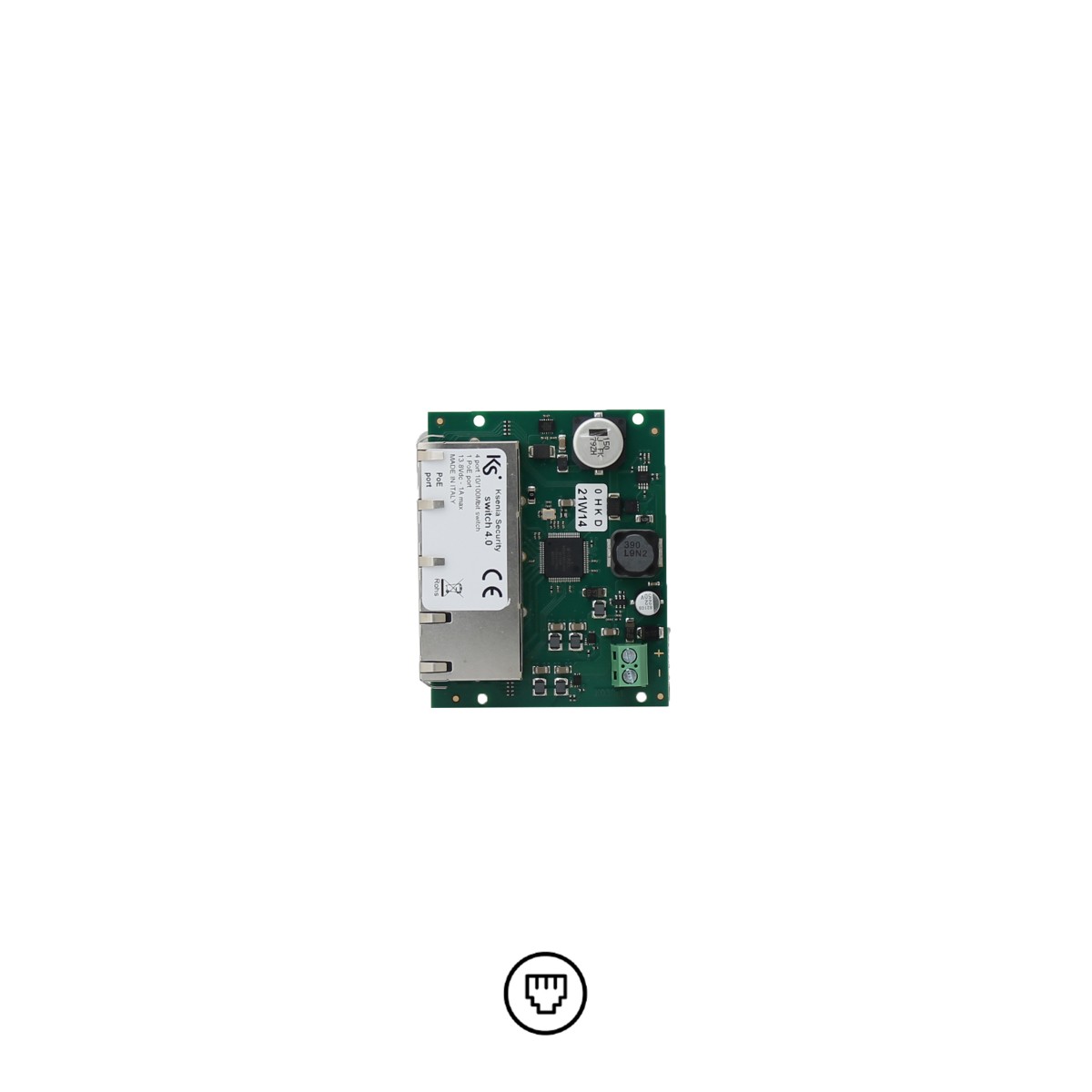

KSI4400000.300 switch 4.0 / 4-Port Ethernet-Netzwerk-Switch
Der Ksenia switch 4.0 KSI4400000.300 ist ein kompakter 10/100-Mbit-Netzwerk-Switch zur Verbindung der lares 4.0 Zentrale mit kompatiblen Ksenia IP-Modulen wie ergo-T, ergo-T Pro, gemino IoT oder porta.Der Switch verfügt über vier Ethernet-Netzwerkports. Einer der vier Ports unterstützt Power over Ethernet (PoE) mit einer maximalen Leistung von 13 W und ermöglicht dadurch die direkte Versorgung eines geeigneten IP-Moduls. Die Stromversorgung des switch 4.0 erfolgt über die Spannungsversorgung der lares 4.0 Zentrale.Wichtigste Merkmale4-Port Ethernet-Netzwerk-SwitchNetzwerkgeschwindigkeit 10/100 Mbit/s1 PoE-PortPoE-Leistung bis maximal 13 WZur Verbindung von lares 4.0 mit Ksenia IP-ModulenVersorgung über die Spannungsversorgung der ZentralePoE-Versorgung angeschlossener IP-Module kann dadurch gepuffert werdenTechnische DatenNetzwerkports: 4Netzwerkgeschwindigkeit: 10/100 Mbit/sPoE-Ports: 1Maximale PoE-Leistung: 13 WSpannungsversorgung: 13,8 V DCMaximale Stromaufnahme: 1 AAbmessungen: 75 × 60 × 16 mm·Konformität: CESystemvoraussetzungen· Ksenia lares 4.0 Zentrale· Kompatibles Ksenia IP-Modul für die entsprechende NetzwerkverbindungLieferumfang· 1 × switch 4.0 Platine· 4 × Platinenhalter· 1 × Installationsanleitung
