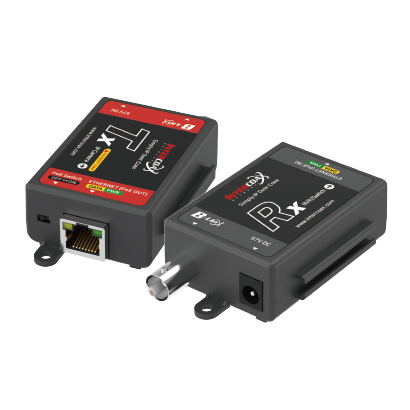

Mit dem Intercoax ECP-01T/R lassen sich vorhandene Koaxialleitungen für IP-Kameras weiterverwenden. Netzwerkdaten und Stromversorgung werden gemeinsam über das Koaxialkabel übertragen. Das erleichtert die Umrüstung analoger Videoanlagen auf IP-Technik und reduziert den Aufwand für neue Leitungen.Wichtigste MerkmaleVorhandene Koaxialverkabelung für IP-Technik nutzenEthernet und PoE gemeinsam über eine Leitung übertragenÜbertragungsstrecken über die übliche 100-m-Ethernet-Grenze hinausEinfache Inbetriebnahme durch Plug & PlayLED-Anzeigen für Datenverbindung und StromversorgungTechnische DatenAusführung: 1-Port-Ethernet-/PoE-ExtenderÜbertragungsmedium: KoaxialkabelDatenrate: 100 Mbit/s, VollduplexReichweite mit PoE: bis zu 400 m laut HerstellerReichweite nur Daten: bis zu 1.000 m laut HerstellerPoE-Eingang am ECP-01R: PoE/PoE+, bis 25,5 WPoE-Ausgang am ECP-01T: maximal 60 W, nur mit DC-NetzteilSystemvoraussetzungenGeeignete Koaxialverkabelung und passende Stromversorgung. Die maximal genannten Reichweiten und PoE-Leistungen sind keine Zusage für einen gleichzeitigen Betrieb mit 60 W über 400 m.

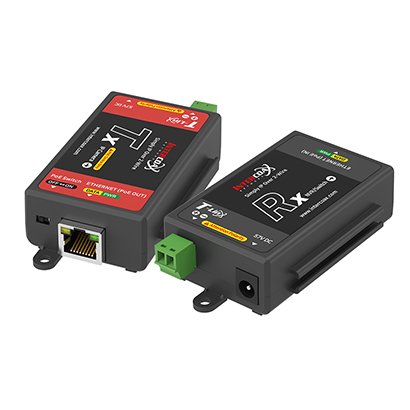

Das Intercoax ETP-01T/R ermöglicht den Anschluss von IP-Kameras über ein vorhandenes verdrilltes Adernpaar. Netzwerkdaten und Stromversorgung laufen gemeinsam über die Zweidrahtverbindung. Damit lassen sich bestehende Leitungen für IP-Anwendungen weiterverwenden und neue Kabelwege reduzieren.Wichtigste MerkmaleEthernet und PoE über ein verdrilltes AdernpaarBestehende Zweidraht- oder UTP-Verkabelung weiterverwendenÜbertragungsstrecken bis 300 m laut HerstellerEinfache Inbetriebnahme durch Plug & PlayIntegrierter ÜberspannungsschutzLED-Anzeigen für Datenverbindung und StromversorgungTechnische DatenAusführung: 1-Port-Ethernet-/PoE-ExtenderÜbertragungsmedium: verdrilltes AdernpaarDatenrate: 100 Mbit/s, VollduplexReichweite für Daten und PoE: bis zu 300 m laut HerstellerPoE-Eingang am ETP-01R: PoE/PoE+, bis 25,5 WPoE-Ausgang am ETP-01T: maximal 60 W, nur mit DC-NetzteilSystemvoraussetzungenGeeignetes verdrilltes Adernpaar und passende Stromversorgung. Die maximal genannten Reichweiten und PoE-Leistungen sind keine Zusage für einen gleichzeitigen Betrieb mit 60 W über 300 m.

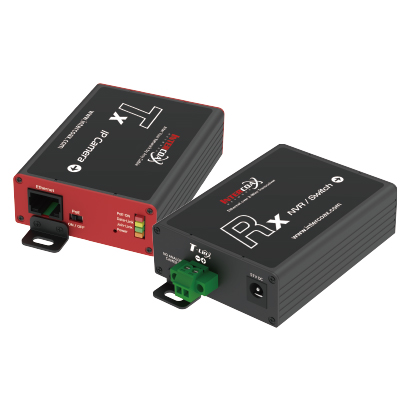

Der Intercoax ETP-2601T/R überträgt Netzwerkdaten und Stromversorgung über eine Zweidrahtleitung. Dadurch können vorhandene Leitungen für IP-Anwendungen weiterverwendet werden. Die integrierte 128-Bit-AES-Netzwerkverschlüsselung schützt die Datenübertragung.Wichtigste MerkmaleEthernet und Stromversorgung über ZweidrahtleitungenDatenübertragung über Strecken bis 600 mPoE-Übertragung über Strecken bis 300 mUnterstützung für PoE, PoE+ und Extra PoE128-Bit-AES-NetzwerkverschlüsselungTechnische DatenÜbertragungsmedium: ZweidrahtleitungDatenrate: maximal 100 Mbit/sÜbertragungsmodus: 10/100 Mbit/s, VollduplexReichweite nur Daten: bis zu 600 mReichweite mit PoE: bis zu 300 mVerschlüsselung: 128-Bit-AESSystemvoraussetzungenGeeignete Zweidrahtverkabelung und passende Stromversorgung. Für die Auslegung sind Leitungslänge, Kabelausführung und Leistungsbedarf des angeschlossenen Geräts zu berücksichtigen.

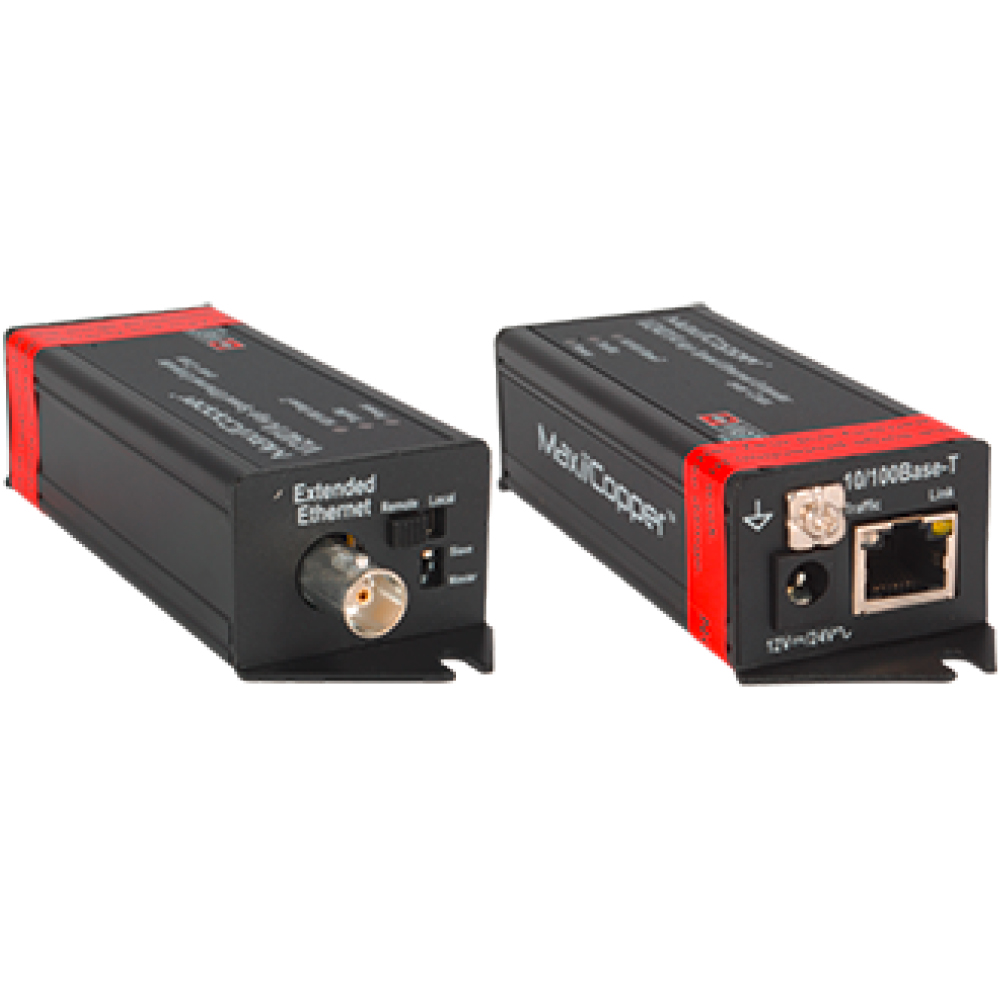

Der VI-COAX-2401A ist ein 1-Kanal IP/PoE-Extender zur Übertragung von Ethernet und PoE über vorhandene Koaxialleitungen. Dadurch können bestehende Koaxialverkabelungen beispielsweise bei der Umrüstung analoger Videoanlagen auf IP-Technik weiterverwendet werden.Der Extender überträgt 10/100 Mbit/s Ethernet sowie PoE/PoE+ über Entfernungen von bis zu 500 m. Die PoE-Pass-Through-Technologie leitet die Versorgung eines angeschlossenen PoE-Switches oder Midspans über die Koaxialstrecke weiter. Eine Software-Konfiguration ist nicht erforderlich.Wichtigste Merkmale1-Kanal IP/PoE-Extender für KoaxialkabelEthernet und PoE/PoE+ über eine KoaxialleitungReichweite bis 500 mDatenrate 10/100 Mbit/sUnterstützt PoE IEEE 802.3af und 802.3at1 × RJ45 Ethernet-Port1 × BNC Koaxial-PortPoE-Pass-Through ohne separate SpeisungKeine Software-Konfiguration erforderlichDiagnose-LEDs zur StatusanzeigeTechnische DatenNetzwerk: 10/100Base-TEthernet-Port: 1 × RJ45Koaxial-Port: 1 × BNCPoE: IEEE 802.3af/atReichweite: bis 500 mKoaxialkabel: RG6, RG58 oder RG59 bzw. äquivalentImpedanz: 50 Ω oder 75 ΩLokale Versorgung: 12 V DC oder 24 V ACLeistungsaufnahme: 2 WBetriebstemperatur: -40 °C bis +75 °CAbmessungen: 95 × 40 × 30 mmNettogewicht: ca. 0,13 kgSystemvoraussetzungenFür eine vollständige 1-Kanal-Übertragungsstrecke wird ein kompatibler Barox VI-COAX-Extender auf der Gegenseite benötigt. Barox empfiehlt den VI-COAX-2401A vorzugsweise auf der Zentralenseite und den kompakten VI-COAX-2400A auf der Kameraseite.Bei PoE-Betrieb muss am Anfang der Strecke eine geeignete PoE-Quelle wie ein PoE-Switch oder PoE-Midspan vorhanden sein. Die tatsächlich am Endgerät verfügbare PoE-Leistung ist abhängig von Leitungslänge und verwendetem Koaxialkabel.
