DAHUA Technology
ARA715
ARA715 RS-232/RS-485 Schnittstellenkonverter
Serieller Schnittstellenkonverter zur Umwandlung von RS-232-Signalen in RS-485-Signale. Das Modul dient zur Anbindung kompatibler Alarmzentralen an externe Systeme, die eine RS-485-Kommunikation benötigen.Der Konverter verfügt über einen RS-232-Eingang und einen RS-485-Ausgang. Dadurch können serielle Signale einer kompatiblen Alarmzentrale für die Weiterleitung oder Integration in entsprechende Empfangs-, Leitstellen- oder Kommunikationssysteme umgesetzt werden.Die Spannungsversorgung erfolgt direkt über den RS-232-Port der kompatiblen Alarmzentrale. Eine separate externe Stromversorgung ist dadurch nicht erforderlich.Das kompakte Zubehör eignet sich besonders für Integrationsanwendungen, bei denen Alarmereignisse oder serielle Kommunikationsdaten über RS-485 weiterverarbeitet werden sollen.Hauptmerkmale:Serieller SchnittstellenkonverterWandelt RS-232 in RS-4851 × RS-232 Eingang1 × RS-485 AusgangFür kompatible AlarmzentralenGeeignet zur SystemintegrationGeeignet für Leitstellen- und KommunikationsanwendungenStromversorgung über RS-232-PortKeine separate Stromversorgung erforderlichIntegrierte BetriebsanzeigeKompakte ZubehörkomponenteTechnische Spezifikationen:Artikelnummer: ARA715Produkttyp: Serieller SchnittstellenkonverterSystemtyp: AlarmzubehörFunktion: Umwandlung von RS-232 auf RS-485Eingang: 1 × RS-232Ausgang: 1 × RS-485Statusanzeige: 1 × BetriebsanzeigeStromversorgung: über RS-232-Port der kompatiblen AlarmzentraleExterne Stromversorgung erforderlich: neinMontageart: Geräteeinbau / AnschlusszubehörAnwendung: serielle SystemintegrationKompatibilität: kompatible Alarmzentrale mit RS-232-PortBetriebstemperatur: -10 °C bis +55 °CInstallationsumgebung: Innenbereich
Ksenia Security
KSI2300006.300

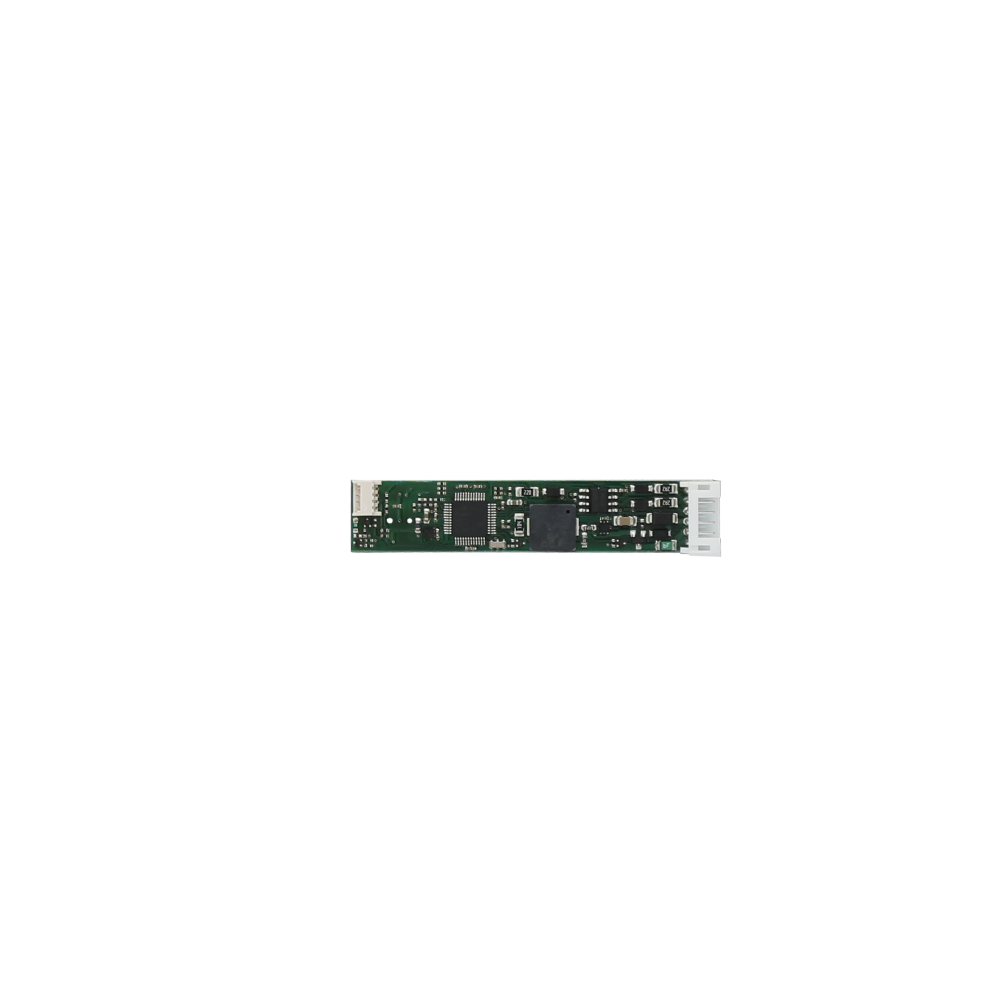

KSI2300006.300 matrix BUS Eingangs-Erweiterungsmodul
Ksenia matrix BUS KSI2300006.300 ist ein kompaktes Eingangs-Erweiterungsmodul zur Integration kabelgebundener Sensoren in den KS-BUS. Das Modul verfügt über einen programmierbaren Eingang und wird direkt über den KS-BUS versorgt, sodass keine separate Batterie erforderlich ist.Eine serielle Schnittstelle ermöglicht die direkte Anbindung kompatibler OPTEX-Sensoren. Die Konfiguration kompatibler OPTEX-Sensoren kann über Ksenia SecureWeb oder die Ksenia Pro App vorgenommen werden. Ein integrierter akustischer Summer unterstützt den Installateur bei der Identifizierung des jeweiligen Sensors.Wichtigste MerkmaleEingangs-Erweiterungsmodul für KS-BUS1 programmierbarer EingangFür kabelgebundene 12-V-SensorenSerielle Schnittstelle für kompatible OPTEX-SensorenStromversorgung direkt über KS-BUSKeine separate Batterie erforderlichIntegrierter akustischer SummerKompakte BauformKonfiguration kompatibler OPTEX-Sensoren über Ksenia SecureWeb oder Ksenia Pro AppTechnische DatenStromversorgung: 13,8 V DCStromaufnahme: max. 50 mAEingang: 1 × Alarm, programmierbarEingangsauswertung: programmierbare WiderstandsüberwachungVersorgungsklemme: max. 0,5 AAbsicherung Versorgungsklemme: selbstrückstellende ThermosicherungSchnittstelle: KS-BUSSerielle Schnittstelle: kompatibel mit OPTEX-SensorenAbmessungen: 14 × 71,5 × 8 mmKonformität: CESystemvoraussetzungenKsenia System mit KS-BUSLieferumfang1 × matrix BUS Erweiterungsmodul (PCBA)1 × doppelseitiges Klebeband zur Befestigung1 × Verbindungskabel zur BUS-Linie1 × OPTEX-Verbindungskabel1 × Installations-Schnellanleitung
Ksenia Security
KSI2300008.300
KSI2300008.300 auxi-1 Bus E/A-Erweiterungsmodul
Ksenia auxi-1 KSI2300008.300 ist ein ultrakompaktes E/A-Erweiterungsmodul für die lares 4.0 Plattform. Über den KS-BUS ermöglicht es die Erweiterung des Systems um einen zusätzlichen Eingang oder Ausgang.Bei Verwendung als Eingang kann das Modul zur Einbindung von Sensoren von Drittanbietern eingesetzt werden und unterstützt benutzerdefinierte Widerstandsüberwachungen. Alternativ kann der Anschluss als digitaler Open-Collector-Ausgang zur Steuerung einer elektrischen Last konfiguriert werden.Dank der kompakten Abmessungen kann auxi-1 direkt in geeigneten Meldergehäusen oder kleinen Abzweigdosen untergebracht werden. Ein angeschlossener Sensor kann über die +P-Klemme des Moduls mit Spannung versorgt werden.Wichtigste MerkmaleKompaktes E/A-ErweiterungsmodulAnbindung über KS-BUSFür Ksenia lares 4.01 AlarmeingangAlternativ 1 Open-Collector-AusgangBenutzerdefinierte Widerstandsüberwachung bei Verwendung als EingangIntegration von Sensoren von Drittanbietern+P-Ausgang zur Spannungsversorgung angeschlossener GeräteGeeignet für den Einbau in Meldergehäuse und kleine AbzweigdosenFernverwaltung und Überwachung über lares 4.0Technische DatenStromversorgung: 13,8 V DCStromaufnahme: 15 mAAlarmeingang: 1Open-Collector-Ausgang: 1Open-Collector-Ausgang: 13,8 V DC / max. 300 mA+P-Versorgungsausgang: max. 500 mAAbmessungen: 35 × 20 × 11 mmKonformität: CESystemvoraussetzungenKsenia lares 4.0Anschluss über KS-BUSLieferumfang1 × auxi-1 Erweiterungsmodul (PCBA)1 × 3-poliges Kabel, 30 cm1 × Installations-Schnellanleitung IT/EN/FR
Ksenia Security
KSI2500000.300
KSI2500000.300 divide / KS-BUS-Isolator und -Repeater
Ksenia divide KSI2500000.300 ist ein Isolator und Repeater für den KS-BUS. Das Modul ermöglicht die Trennung einzelner Abschnitte des BUS-Systems und sorgt dafür, dass Fehler oder Sabotageversuche an Peripheriegeräten eines abgetrennten BUS-Abschnitts nicht das gesamte BUS-Netzwerk beeinträchtigen.Zusätzlich regeneriert divide das KS-BUS-Signal und ermöglicht dadurch eine Verlängerung der verfügbaren BUS-Strecke um weitere 500 m. Das Modul arbeitet transparent innerhalb des BUS-Systems und benötigt keine separate Programmierung.Wichtigste MerkmaleKS-BUS-Isolator und -RepeaterTrennung einzelner KS-BUS-AbschnitteBegrenzung der Auswirkungen von Fehlern oder Sabotage auf andere BUS-BereicheRegeneration des KS-BUS-SignalsVerlängerung der BUS-Strecke um weitere 500 m2 Anschlüsse für den KS-BUSKeine Programmierung erforderlichKompakte PCBA-AusführungTechnische DatenProdukttyp: KS-BUS-Isolator / RepeaterStromaufnahme: 20 mAKS-BUS-Anschlüsse: 2Zusätzliche BUS-Strecke: bis zu 500 mAbmessungen: 75 × 45 × 16 mmAusführung: PCBA
Ksenia Security
KSI2500001.300
KSI2500001.300 BUS Hub für den Ksenia KS-BUS
Das Ksenia KSI2500001.300 BUS Hub Modul ist eine kompakte Verteilerplatine zur strukturierten Verkabelung des KS-BUS. Das Modul wird mit dem BUS der Ksenia-Zentrale verbunden und ermöglicht die Aufteilung auf bis zu sechs separate BUS-Zweige.Jeder der sechs BUS-Zweige verfügt über eine eigene selbstrückstellende 0,5-A-Thermosicherung im Plusleiter. Zusätzlich stehen vier Anschlüsse für die positive Spannungsversorgung sowie vier Anschlüsse für die Minusleiter zur Verfügung.Wichtigste MerkmaleBUS Hub für den Ksenia KS-BUS6 separate BUS-Zweige6 abnehmbare KlemmleistenJeder BUS-Zweig mit 0,5-A-Thermosicherung geschütztSelbstrückstellende Sicherungen4 zusätzliche Anschlüsse für PlusversorgungPlusanschlüsse mit 0,5-A-Sicherung geschützt4 zusätzliche Anschlüsse für MinusleiterKompakte PCBA-AusführungFür übersichtliche BUS-Verkabelung und vereinfachte WartungTechnische DatenSchnittstelle: KS-BUSAnzahl BUS-Zweige: 6BUS-Klemmleisten: 6, abnehmbarAbsicherung je BUS-Zweig: 0,5 A, selbstrückstellendZusätzliche Plusanschlüsse: 4Zusätzliche Minusanschlüsse: 4Abmessungen Platine: 45 × 75 × 16 mmAusführung: PCBAKonformität: CELieferumfang· 1 × BUS Hub Modul (PCBA)· 4 × Halterungen für Metall- oder Kunststoffgehäuse· 1 × Schnellanleitung zur Installation
Ksenia Security
KSI2800000.300
KSI2800000.300 intro BUS / Zutrittskontrollmodul für lares 4.0
Der Ksenia intro KSI2800000.300 ist ein Türcontroller für die Zutrittskontrolle innerhalb des lares 4.0 Systems. Ein intro-Modul verwaltet eine Tür und bildet die Schnittstelle zwischen der lares 4.0 Zentrale, den lokalen Zutrittslesern bzw. Bedienteilen und der elektronischen Türverriegelung.Über den System-BUS wird intro mit der lares 4.0 verbunden. Eine separate Peripherie-BUS-Schnittstelle ermöglicht den lokalen Anschluss von bis zu zwei kompatiblen Ksenia-Geräten wie volo, volo-in oder ergo-X.Wichtigste MerkmaleTürcontroller für Ksenia lares 4.0Verwaltung von 1 TürSystem-BUS zur Verbindung mit lares 4.0Separater Peripherie-BUSAnschluss von maximal 2 lokalen PeripheriegerätenKompatibel mit volo, volo-in und ergo-X4 MB Datenspeicher2 Ausgänge zur Türschlosssteuerung3 programmierbare potentialfreie Kontakte2 programmierbare Eingänge5 vorprogrammierte EingängeÖffnungssabotageschutzRGB-LED zur StatusanzeigeDIN-SchienenmontageTechnische DatenVerwaltete Türen: 1System-BUS: 3 Leiter (A, B, -)Peripherie-BUS: 4 Leiter (+, A, B, -)Lokale Peripheriegeräte: max. 2Spannungsversorgung: 11–28 V DC externStromaufnahme: < 300 mADatenspeicher: 4 MBTürschloss-Ausgänge: 2Programmierbare potentialfreie Ausgänge: 3Programmierbare Eingänge: 2Vorprogrammierte Eingänge: 5Max. Eingangswert: 5 V / 20 mAStatusanzeige: RGB-LEDBetriebstemperatur: -10 °C bis +55 °CUmgebungsklasse: Klasse IIAbmessungen: 105 × 115 × 58 mmBaugröße: 6 DIN-Module inklusive FeldanschlüsseGewicht: 170 gMontage: DIN-Schiene oder geeignetes KunststoffgehäuseKonformität: CE, RoHSSystemvoraussetzungenKsenia lares 4.0Externe Spannungsversorgung 11–28 V DCElektronisches Türschloss bzw. geeignete TürverriegelungKompatible Zutrittsleser oder Bedienteile je nach InstallationLieferumfang1 × Ksenia intro Türcontroller1 × Installationshandbuch IT / EN / FR
