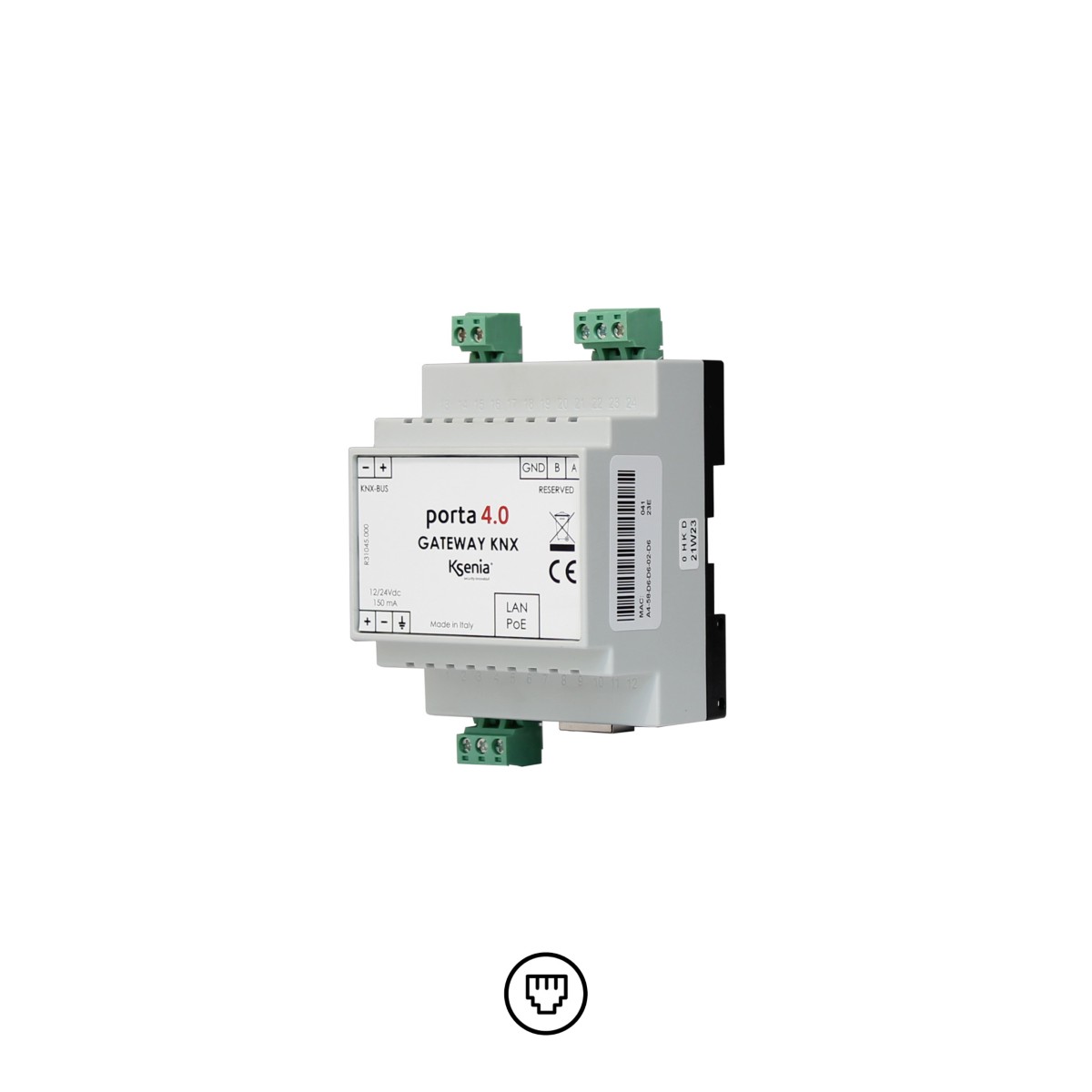

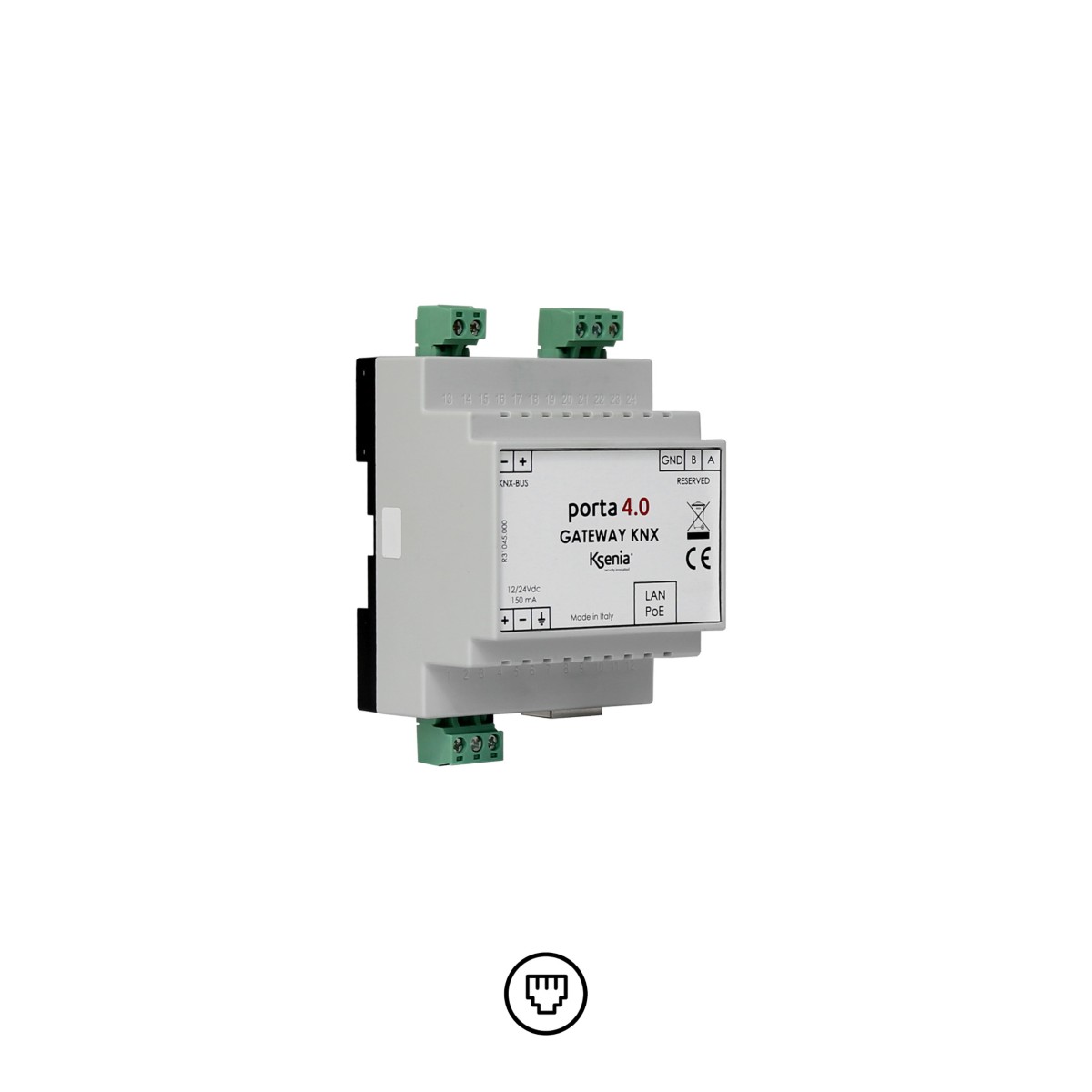

KSI4300001.300 porta 4.0 / KNX-Gateway-schnittstelle

Ksenia porta 4.0 KSI4300001.300 ist ein bidirektionales KNX-Gateway zur Integration der lares 4.0 Zentralen in KNX-basierte Haus- und Gebäudeautomationssysteme. Das Gateway ermöglicht den Datenaustausch zwischen der Ksenia Zentrale und kompatiblen KNX-Geräten.

Über KNX-Datagramme können Funktionen der lares 4.0 gesteuert werden, darunter das Scharf- und Unscharfschalten von Bereichen, die Aktivierung von Szenarien, das Ein- und Ausschließen von Zonen sowie die Aktivierung und Deaktivierung von Ausgängen. Umgekehrt kann die lares 4.0 bei Statusänderungen von Bereichen, Zonen oder Ausgängen entsprechende Datagramme an das KNX-System senden.

Die Konfiguration erfolgt direkt über die Weboberfläche der lares 4.0. Eine separate Konfigurationssoftware für das Gateway ist nicht erforderlich. Die Netzwerkverbindung erfolgt über Ethernet und die Stromversorgung wahlweise über PoE oder eine externe 12/24-V-DC-Versorgung.

Wichtigste Merkmale

• Bidirektionales KNX-Gateway
• Integration von lares 4.0 in KNX-Systeme
• Steuerung von Bereichen, Zonen, Ausgängen und Szenarien
• Rückmeldung von Statusänderungen an das KNX-System
• Konfiguration über die Weboberfläche der lares 4.0
• Ethernet-Schnittstelle über RJ45
• Stromversorgung über 12/24 V DC oder PoE
• Kompakte Bauform für DIN-Schienenmontage
• Breite von 4 DIN-Modulen

Technische Daten

• Produkttyp: KNX-Gateway
• Kommunikationsbus: KNX
• Ethernet-Schnittstelle: RJ45
• Stromversorgung: 12/24 V DC oder PoEM
• Maximale Stromaufnahme: 250 mA
• Maximale Leistungsaufnahme: 5 W
• Betriebstemperatur: +5 °C bis +40 °C
• Abmessungen: 86 × 69 × 58 mm
• Baugröße: 4 DIN-Module
• Gewicht: 130 g
• Konformität: CE, EAC

Systemvoraussetzungen

• Ksenia lares 4.0
• KNX-System
• Ethernet-Netzwerkverbindung

Lieferumfang

• 1 × porta 4.0 KNX-Gateway
• 1 × Installationshandbuch
