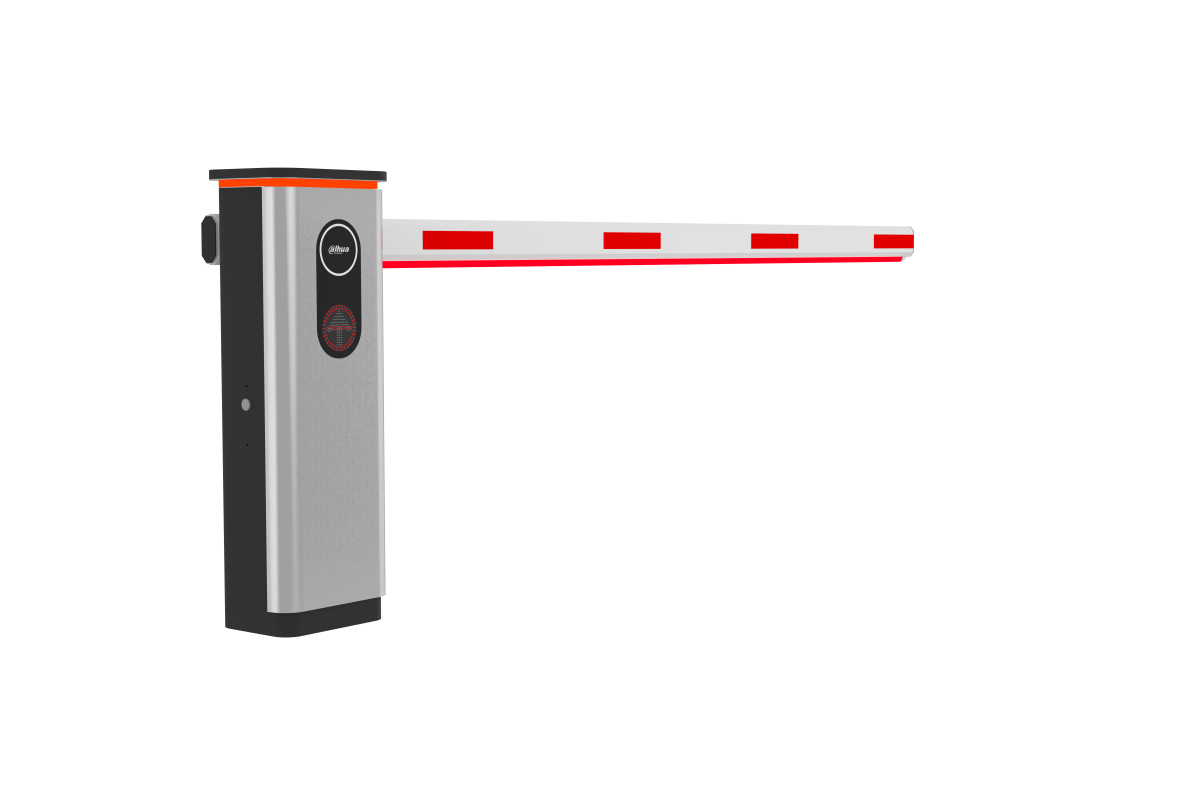

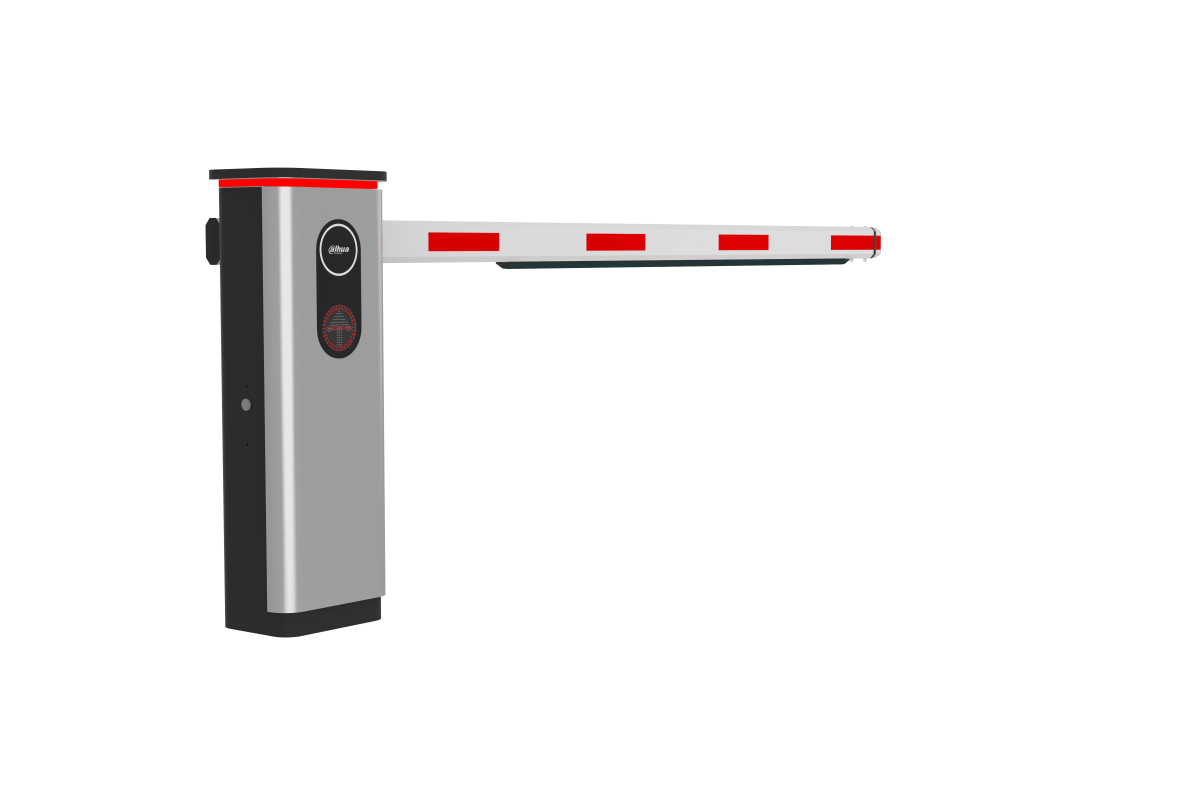

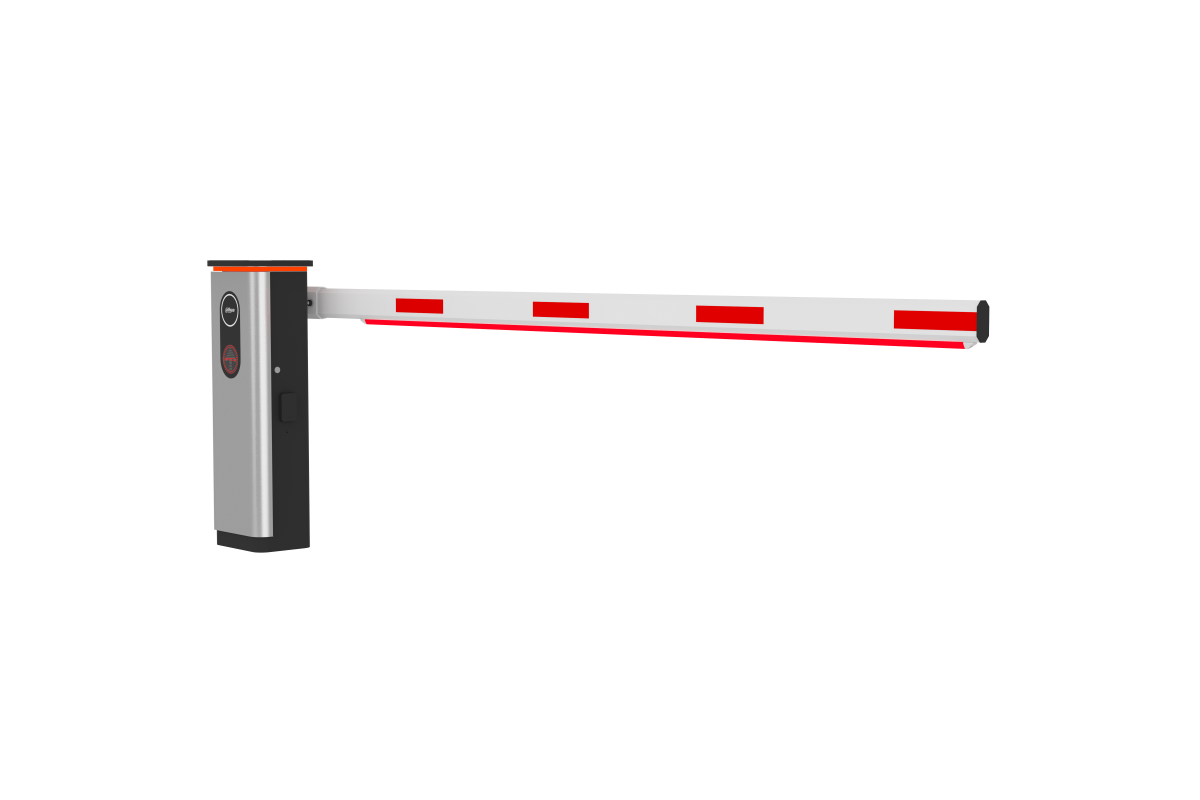

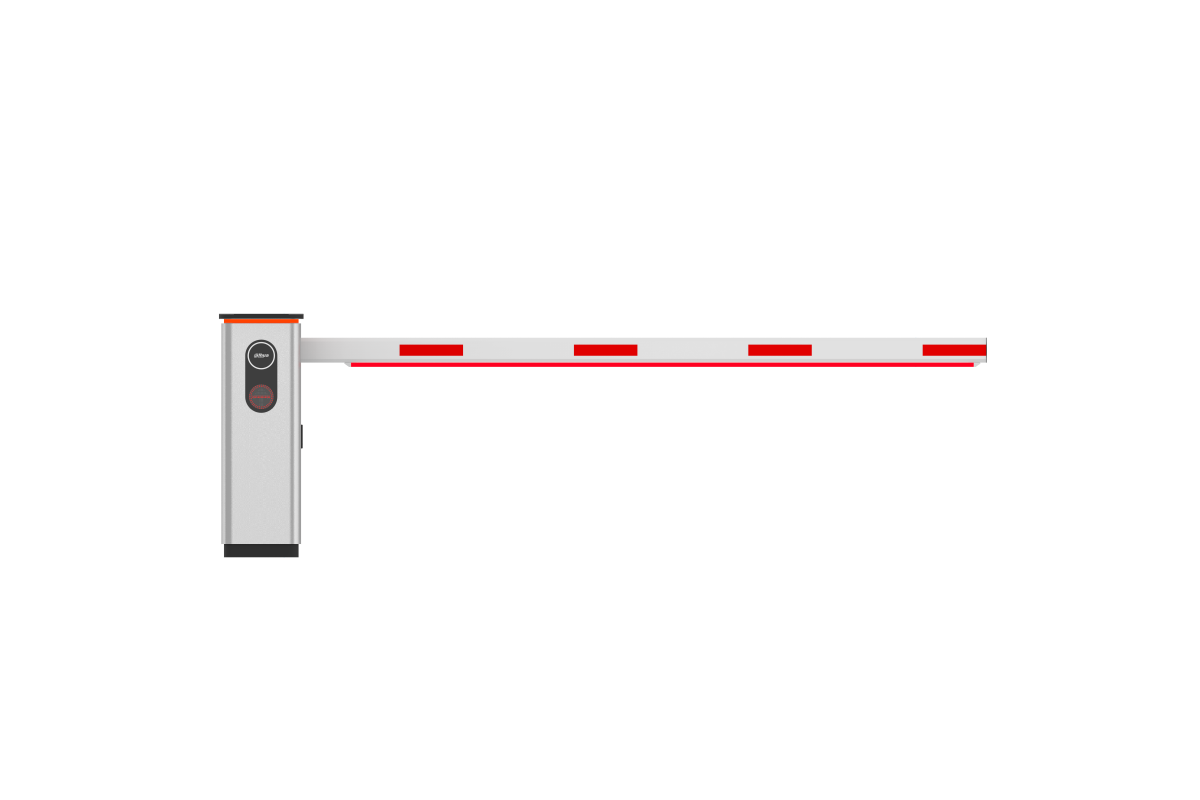

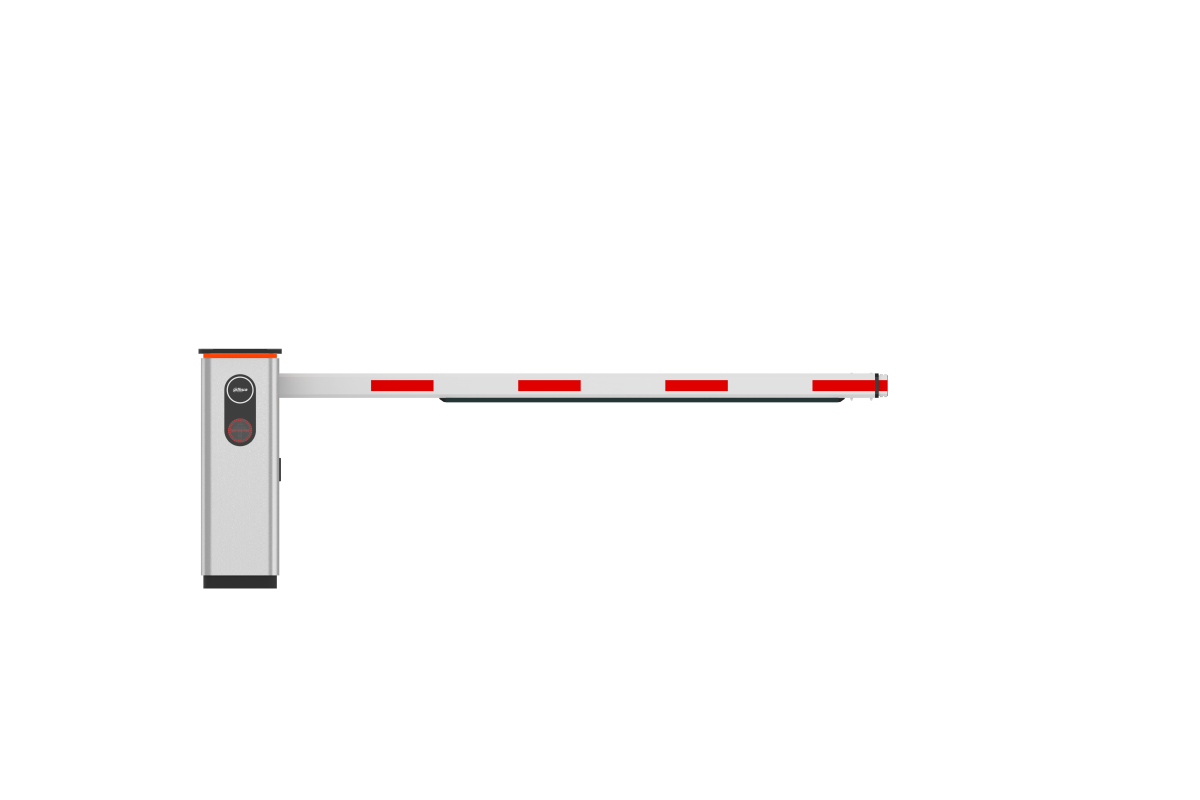

Teleskop-Schrankeantrieb, 2,7-6m, IP54
Produktinformationen "Teleskop-Schrankeantrieb, 2,7-6m, IP54"
Die Schrankenanlage ist für professionelle Zufahrtsbereiche bei Parkplätzen, Gewerbeobjekten, Wohnanlagen, Logistikflächen und kontrollierten Ein- und Ausfahrten ausgelegt. Durch die federlose Konstruktion lässt sich die Öffnungsrichtung einfach umstellen, ohne dass Zubehör getauscht oder eine aufwendige mechanische Nachjustierung erforderlich ist.
Das System unterstützt gerade Schrankenarme sowie teleskopische Schrankenarme und kann je nach eingesetztem Arm für Längen von 2,7 m bis 6 m verwendet werden. Die Öffnungs- und Schließzeit liegt abhängig von Armlänge und Gewicht zwischen 1,4 und 6 Sekunden. Der bürstenlose DC-Motor mit Getriebe aus Kohlenstoffstahl ist auf hohe Lebensdauer ausgelegt und eignet sich für dauerhafte Zufahrtsanwendungen.
Hauptmerkmale:
- Gerade Schranke / Teleskop-Schranke für Zufahrtskontrolle
- Schrankenarme separat erhältlich
- Geeignet für Armlängen von 2,7 m bis 6 m
- Öffnungs- und Schließzeit von 1,4 s bis 6 s, abhängig von Armlänge und Gewicht
- Federlose Konstruktion zur einfachen Änderung der Öffnungsrichtung
- Bürstenloser DC-Motor mit 6 Millionen Zyklen Lebensdauer
- Getriebe aus Kohlenstoffstahl
- Unterstützt Anti-Smash-Funktion über Schleife, IR und Radar
- Automatisches Öffnen bei Stromausfall
- Automatisches Anheben bei Hinderniskontakt
- Zählmodus verfügbar
- Handkurbelsteuerung bei Stromausfall
- Einstellbare Endpositionen für Heben und Senken
- RS-485-Schnittstelle zur Abfrage von Betriebsprotokollen
- Fernbedienung bis 50 m im freien Bereich
- 2 Fernbedienungen im Lieferumfang enthalten
- Bis zu 40 Fernbedienungen koppelbar
- Integrierter 12-V-Ausgang zur Versorgung externer Geräte
- Links-/Rechtsbetrieb umstellbar
- Schutzart IP54
Technische Merkmale:
- Artikeltyp: Schrankenanlage
- Armtyp: Gerade Schranke / Teleskop-Schranke
- Armlänge gerader Arm: 2,7 m bis 6 m
- Passende Arm-Modelle: IPMECD-0262-M30-LED, IPMECD-0262-M40-LED, IPMECD-0262-M50-LED, IPMECD-0262-M60-LED
- Passende Teleskoparm-Modelle: IPMECD-0262-M2745, 2,7 m bis 4,5 m einstellbar; IPMECD-0262-M4560, 4,5 m bis 6 m einstellbar
- Öffnungs-/Schließzeit: 1,4 s bis 6 s
- Motortyp: DC bürstenlos
- Motordrehzahl: 1500 U/min
- Getriebeübersetzung: 88:1
- Bluetooth-Standard: GFSK, π/4-DQPSK
- Bluetooth-Frequenzbereich: 2,402 GHz bis 2,480 GHz ISM-Band
- Bluetooth-Sendeleistung: –15,7 dBm bis +6,4 dBm
- Sub-1G-Modulation: ASK
- Sub-1G-Frequenzbereich: 433,82 MHz bis 434,02 MHz
- Sub-1G-Sendeleistung: 433,82 MHz bis 434,02 MHz @ –10 dBm
- RS-485: 1
- I/O: 1
- Statusausgang: 2 Kanäle, vollständig geöffnet / vollständig geschlossen
- Anti-Drop / Anti-Smash: Schleife, IR und Radar
- Automatisches Öffnen bei Stromausfall: Ja
- Automatisches Anheben bei Hindernis: Ja
- Zählmodus: Ja
- Handkurbelbetrieb bei Stromausfall: Ja
- Endposition: Position für Heben und Senken einstellbar
- RS-485-Protokollzugriff: Betriebsprotokolle mit Öffnungsanzahl, Öffnungstyp, Fehlercode und weiteren Informationen
- Fernbedienungsreichweite: Bis 50 m im freien Bereich
- Koppelbare Fernbedienungen: 2 enthalten, bis 40 unterstützt
- Links-/Rechtsbetrieb umstellbar: Ja
- Spannungsausgang: 12 V ±5 %, max. 1 A
- Stromversorgung: 100–264 V AC
- Leistungsaufnahme: < 432 W
- Motorlebensdauer: 6 Millionen Zyklen
- Betriebstemperatur: –40 °C bis +70 °C
- Lagertemperatur: –40 °C bis +70 °C
- Betriebsfeuchtigkeit: 10 % bis 90 % RH, nicht kondensierend
- Lagerfeuchtigkeit: 10 % bis 90 % RH, nicht kondensierend
- Schutzart: IP54
- Korrosionsschutz: Basisschutz
- Produktabmessungen: Länge 340,0 mm × Breite 260,0 mm × Höhe 978,0 mm
- Verpackungsmaße: Länge 1.058,0 mm × Breite 375,0 mm × Höhe 425,0 mm
- Nettogewicht: 37,6 kg
- Bruttogewicht: 43,2 kg
- Montageart: Bodenmontage mit Expansionsschrauben
- Hinweis: Schrankenarm separat erhältlich
