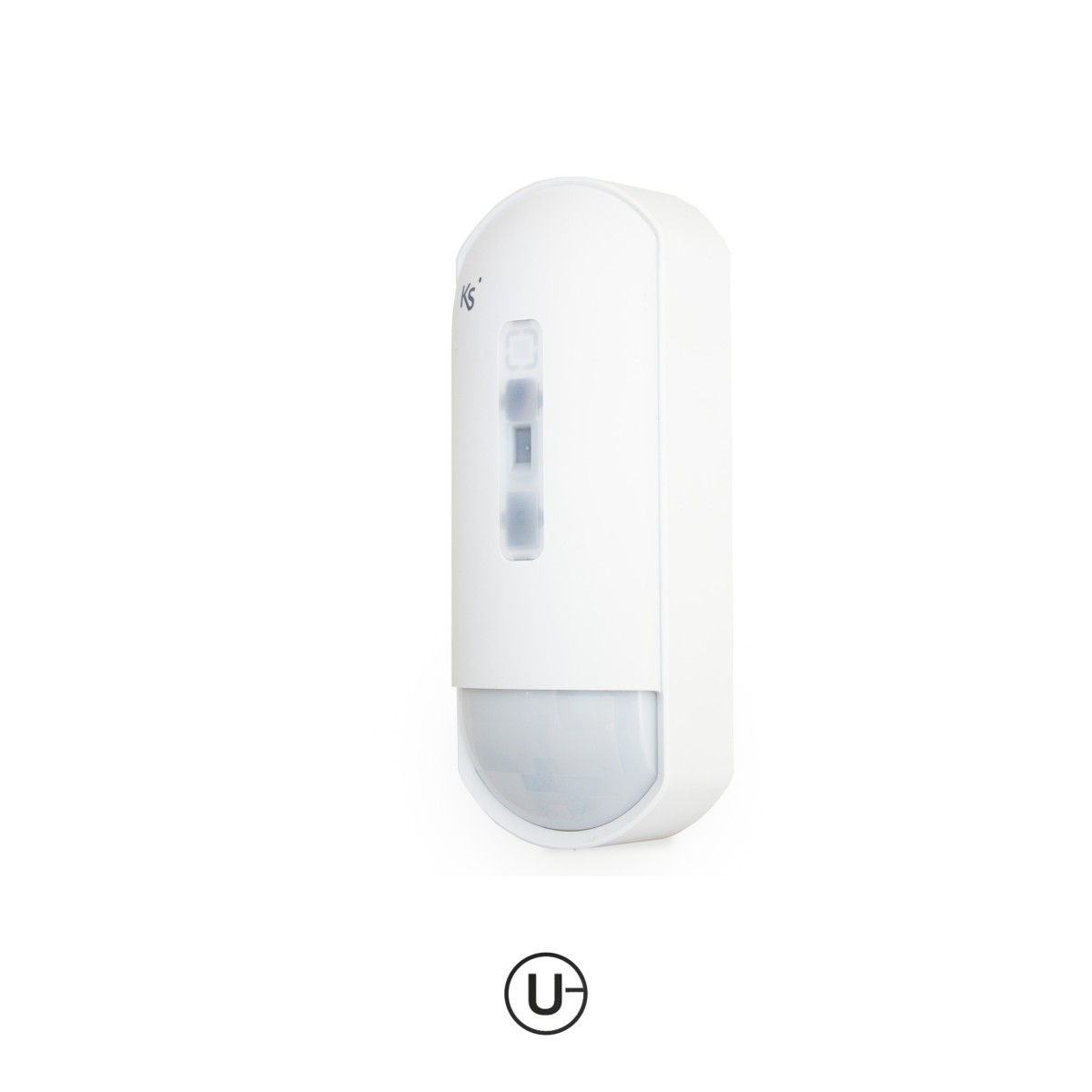

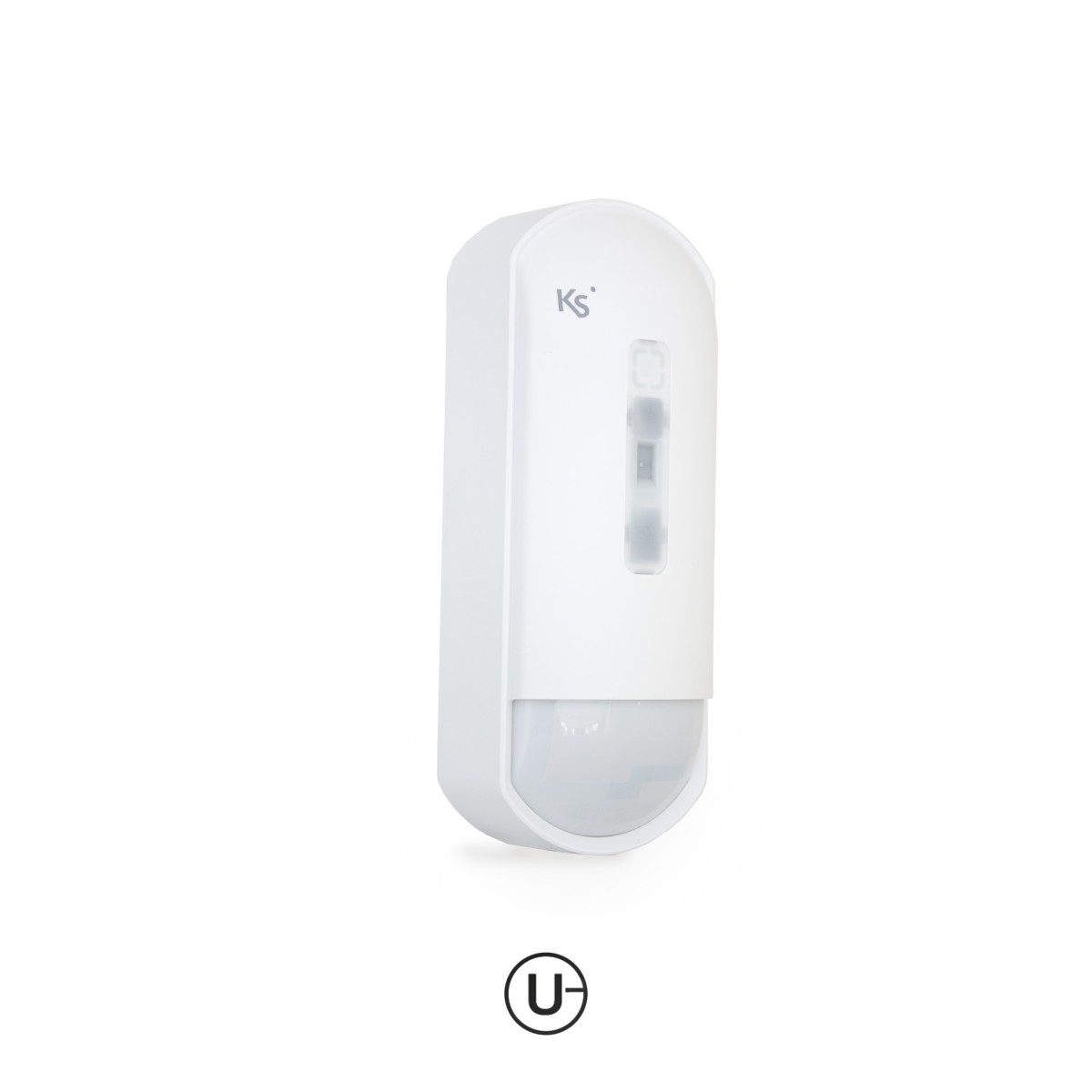

KSI5102011.300 unum-X DT/AM X5 /PIR . X5 Microwelle, Anti-Masking

Der Ksenia unum-X DT/AM X5 ist ein kabelgebundener Dual-Technologie-Bewegungsmelder für den Innenbereich. Die Kombination aus PIR- und X5-Mikrowellenerkennung wird durch eine Anti-Masking-Funktion ergänzt und ermöglicht die Erkennung von Abdeckungs- bzw. Manipulationsversuchen.

Der Melder bietet eine breite Erfassung bis 15 m bei 85° mit 80 Erfassungszonen sowie eine schmale Vorhangerfassung bis 24 m bei 5° mit 20 Erfassungszonen. Bei Verwendung der schmalen Erfassung ist die Mikrowellenerkennung deaktiviert.

Wichtigste Merkmale

• Kabelgebundener Dual-Technologie-Bewegungsmelder
• Kombination aus PIR und Mikrowelle
• Anti-Masking-Funktion
• X5-Mikrowellenfrequenz 10,525 GHz
• Breite Erfassung bis 15 m bei 85°
• Schmale Erfassung bis 24 m bei 5°
• 80 Erfassungszonen bei breiter Abdeckung
• 20 Erfassungszonen bei schmaler Abdeckung
• 180° drehbare Fresnel-Linse
• Einstellbare PIR-Empfindlichkeit
• Einstellbare Mikrowellenempfindlichkeit
• Einstellbare Anti-Masking-Empfindlichkeit
• Ein-/ausschaltbare mehrfarbige LED-Anzeige
• EN 50131 Grade 3, Klasse II
• SSF1014
• Für den Innenbereich

Technische Daten

• Ausführung: Universell / kabelgebunden
• Detektionstechnologie: PIR + Mikrowelle + Anti-Masking
• Mikrowellenversion: X5
• Mikrowellenfrequenz: 10,525 GHz
• Spannungsversorgung: 9,5–16 V DC
• Stromaufnahme: 16–21 mA max. bei 12 V DC
• PIR-Empfindlichkeit: 1,6 °C bei 0,6 m/s und 2,4 m Montagehöhe
• Erfassungsbereich breit: 15 m bei 85°
• Erfassungszonen breit: 80
• Erfassungsbereich schmal: 24 m bei 5°
• Erfassungszonen schmal: 20
• Fresnel-Linse: 180° drehbar
• Installationshöhe: 2–3 m
• Empfohlene Installationshöhe: 2,4 m
• Betriebstemperatur: -10 °C bis +40 °C
• Luftfeuchtigkeit: Max. 95 %
• Abmessungen: 159,1 × 62,2 × 55,7 mm
• Gewicht: Ca. 210 g
• Sicherheitsgrad: EN 50131 Grade 3
• Umweltklasse: Klasse II
• Weitere Zertifizierung: SSF1014

Systemvoraussetzungen

• Anschluss an einen geeigneten Eingang der Ksenia lares 4.0 oder an ein kompatibles Erweiterungsmodul
• Konfiguration mit der spezifischen Dreifach-Balancierung für unum-X DT/AM
