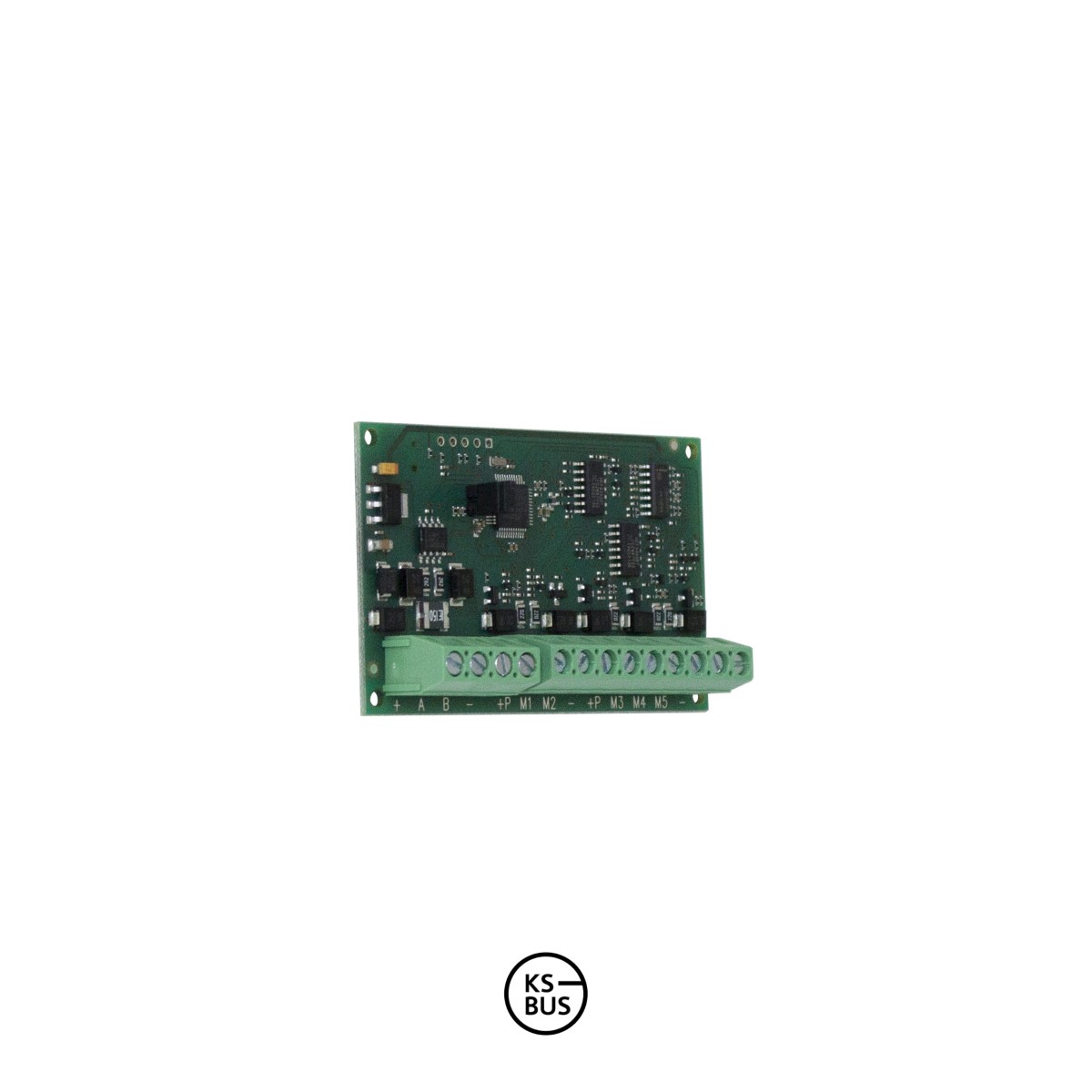

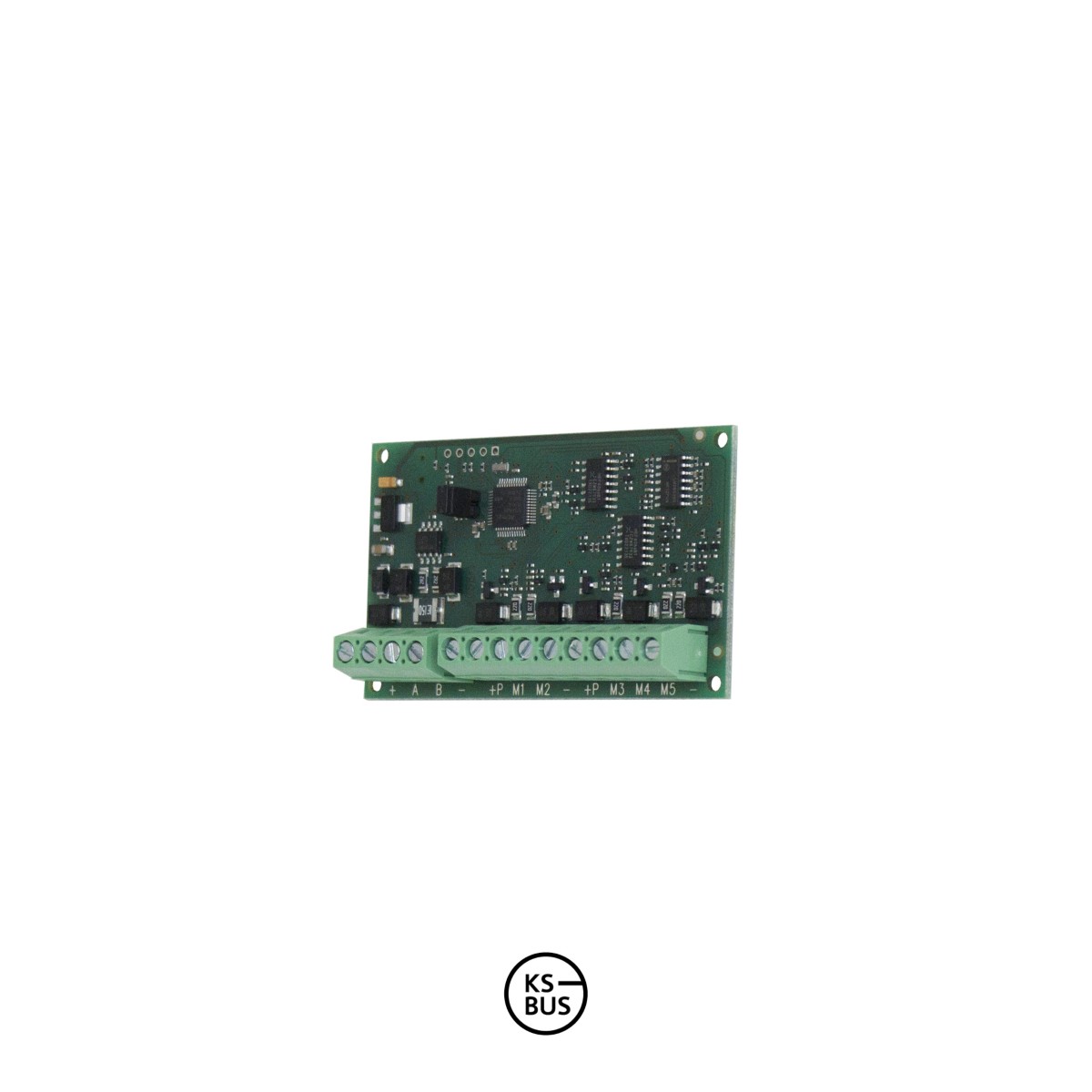

KSI2300007.300 auxi-A Linien 5 E/A-Erweiterungsmodul

Ksenia auxi-A KSI2300007.300 ist ein vielseitiges E/A-Erweiterungsmodul für die lares 4.0 Plattform. Das Modul wird über den 4-Draht-KS-BUS angebunden und erweitert die Zentrale um bis zu fünf zusätzliche Ein- oder Ausgänge.

Die fünf Klemmen M1 bis M5 können als programmierbare Alarmeingänge mit Widerstandsüberwachung oder als Open-Collector-Ausgänge mit jeweils bis zu 500 mA verwendet werden. Die Klemmen M1 bis M4 können alternativ als analoge 0–10-V-Eingänge oder analoge 0–10-V-Ausgänge konfiguriert werden.

Die analogen Ausgänge eignen sich beispielsweise zur Ansteuerung kompatibler Dimmer bzw. zur Regelung der Lichtintensität. Über die analogen Eingänge können kompatible Sensoren mit variablen Spannungswerten eingebunden und definierte Spannungsbereiche ausgewertet werden.

Wichtigste Merkmale

• E/A-Erweiterungsmodul für lares 4.0
• Kommunikation über 4-Draht-KS-BUS
• Bis zu 5 programmierbare Alarmeingänge
• Programmierbare Widerstandsüberwachung
• Bis zu 5 Open-Collector-Ausgänge
• Belastbarkeit je Open-Collector-Ausgang bis 500 mA
• 4 analoge Eingänge mit 0–10 V
• 4 analoge Ausgänge mit 0–10 V
• Analoge Ausgänge bis 20 mA
• Für Dimmer- und analoge Sensoranwendungen geeignet
• Automatische Erkennung über die Seriennummer

Technische Daten

• Spannungsversorgung: 13,5 V DC
• Stromaufnahme: 25 mA, ohne P-Klemme und Ausgänge
• Alarmeingänge: bis zu 5
• Analoge Eingänge: 4 × 0–10 V
• Analoge Ausgänge: 4 × 0–10 V / 20 mA
• Open-Collector-Ausgänge: bis zu 5
• Belastbarkeit Open-Collector-Ausgänge: max. 500 mA je Ausgang
• Versorgungsklemme: max. 0,5 A
• Absicherung Versorgungsklemme: selbstrückstellende Thermosicherung
• Abmessungen: 45 × 75 × 16 mm
• Zertifizierung: EN 50131 Grade 3, Klasse II
• Zertifizierung: T031:2017+A1:2018+A2:2022
• Konformität: CE, EAC

Systemvoraussetzungen

• Ksenia lares 4.0
• Anschluss über KS-BUS

Lieferumfang

· 1 × auxi-A Erweiterungsmodul (PCBA)

· 4 × Halterungen für Metall- oder Kunststoffgehäuse

· 1 × Installations-Schnellanleitung IT/EN/FR
