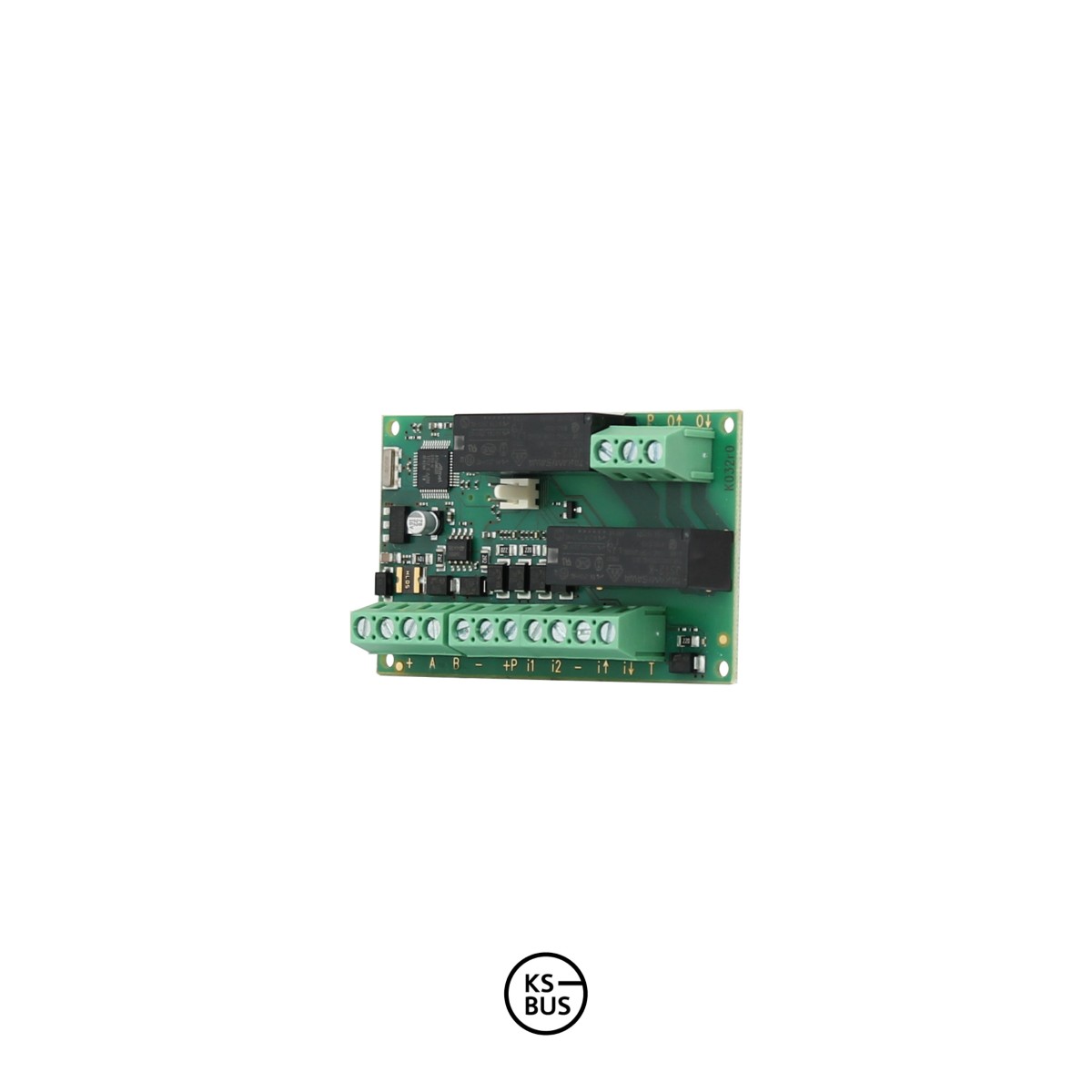

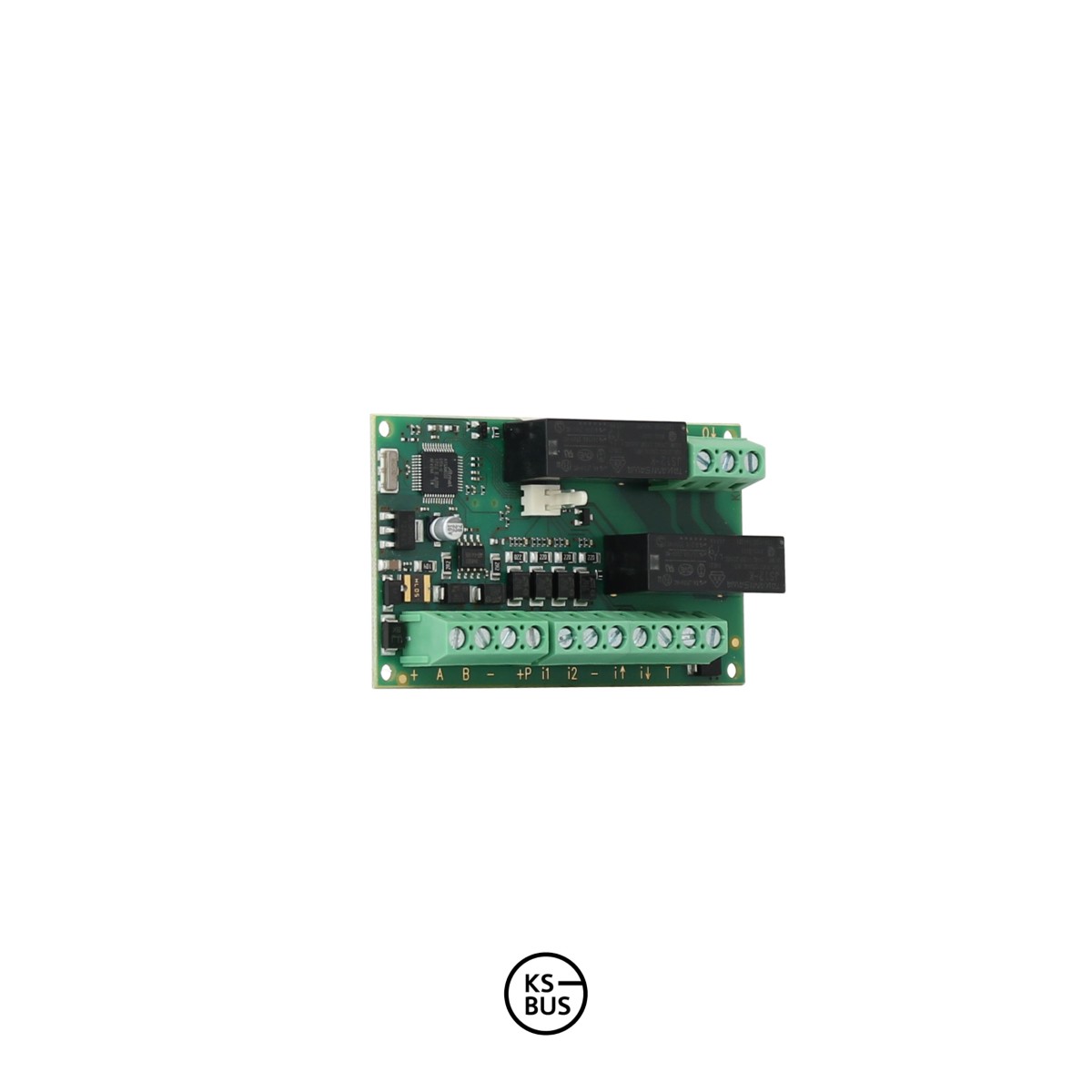

KSI2300005.300 auxi-H Relais-Erweiterungsmodul
Produktinformationen "KSI2300005.300 auxi-H Relais-Erweiterungsmodul"
Ksenia auxi-H KSI2300005.300 ist ein KS-BUS Erweiterungsmodul für Sicherheits- und Hausautomationsanwendungen innerhalb der lares 4.0 Plattform. Über einen Jumper stehen zwei Betriebsarten für die Rollladen- oder Lichtsteuerung zur Verfügung.
Im Betriebsmodus auxi-HT werden die beiden Relaisausgänge verriegelt und können zur direkten Steuerung eines Rollladenmotors verwendet werden. Im Modus auxi-HL lassen sich die beiden Relais unabhängig zur Lichtsteuerung verwenden.
Zusätzlich stehen zwei Alarmeingänge mit programmierbarer Widerstandsüberwachung, zwei Eingänge für lokale Taster sowie ein eigener Eingang für einen Rollladensensor zur Verfügung.
Wichtigste Merkmale
- KS-BUS Erweiterungsmodul
- Für Sicherheits- und Hausautomationsanwendungen
- Betriebsart auxi-HT für Rollladensteuerung
- Betriebsart auxi-HL für Lichtsteuerung
- Betriebsart über Jumper einstellbar
- 2 Relaisausgänge mit jeweils 250 V / 8 A
- 2 Alarmeingänge mit programmierbarer Widerstandsüberwachung
- 1 eigener Eingang für Rollladensensor
- 2 Eingänge für lokale Taster
- Schnelladressierung auf KS-BUS
Technische Daten
- Spannungsversorgung: 13,8 V DC
- Stromaufnahme: 70 mA, ohne Klemme P
- Relaisausgänge: 2
- Relaisbelastbarkeit: 250 V / 8 A
- Alarmeingänge: 2
- Rollladensensor-Eingang: 1
- Lokale Tastereingänge: 2
- Versorgungsklemme: 0,5 A
- Absicherung Versorgungsklemme: selbstrückstellende Thermosicherung
- Abmessungen: 45 × 75 × 16 mm
- Konformität: CE, EAC
Systemvoraussetzungen
- Ksenia lares 4.0
- Anschluss über 4-Draht-KS-BUS
Lieferumfang
- 1 × auxi-H Erweiterungsmodul (PCBA)
- 4 × Halterungen für Metall- oder Kunststoffgehäuse
- 1 × Installations-Schnellanleitung
| Alarm Gerätetyp: | Erweiterungsmodul |
|---|---|
| Anschlussart: | BUS |
| Produktserie: | Ksenia lares 4.0 |
