KSI2300004.300 auxi-L Expander mit 5 Relaisausgängen
Produktinformationen "KSI2300004.300 auxi-L Expander mit 5 Relaisausgängen"

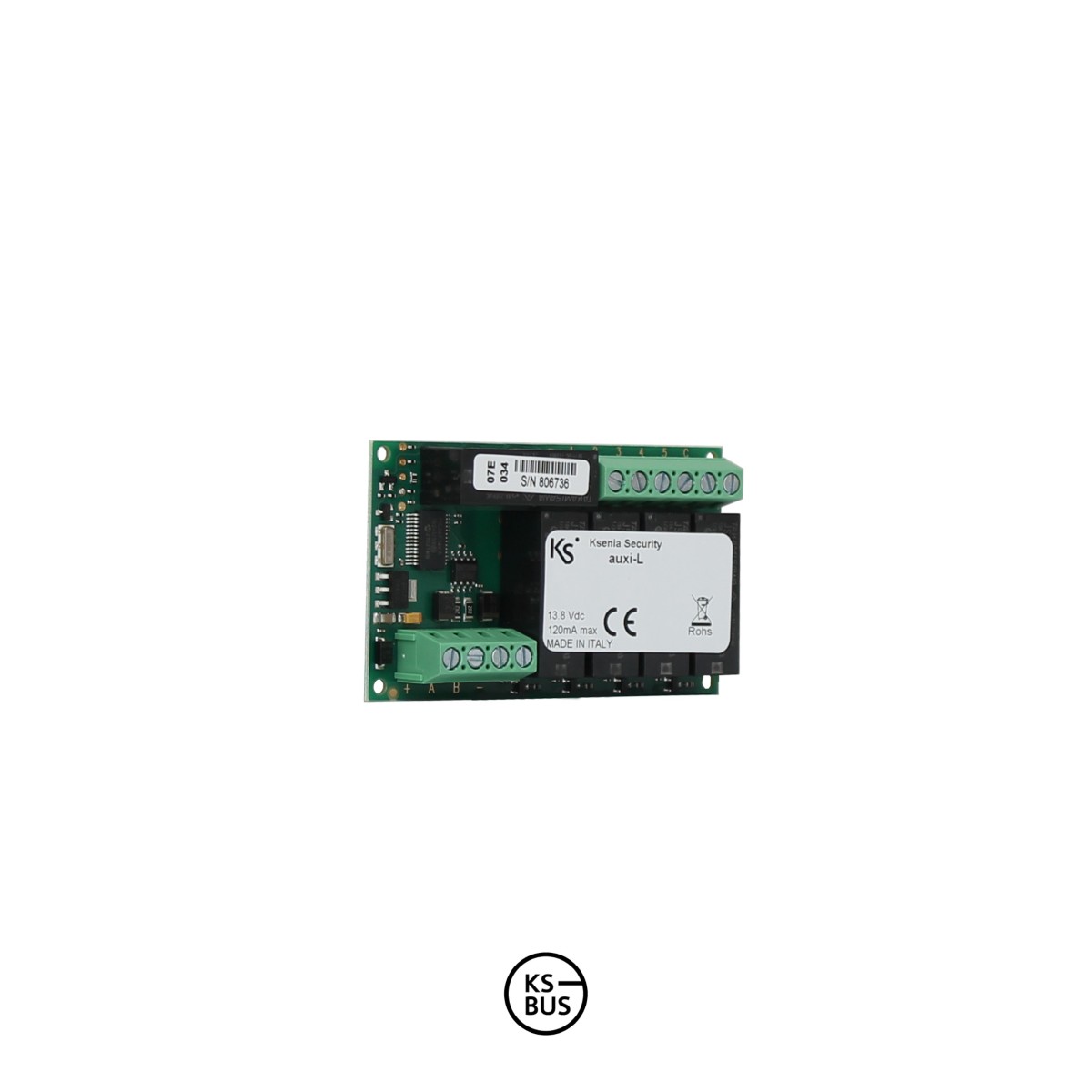

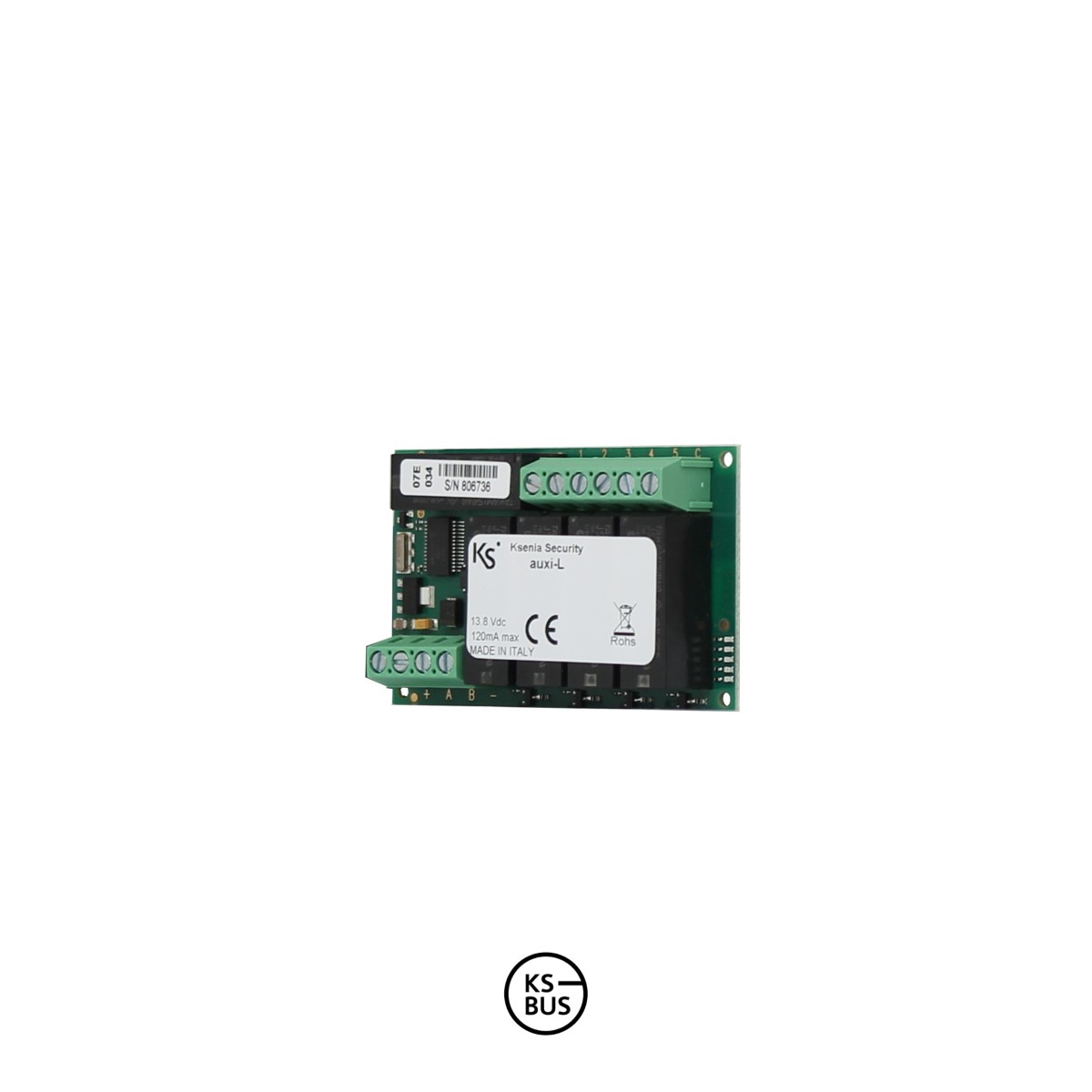

Ksenia auxi-L KSI2300004.300 ist ein leistungsstarkes Relais-Erweiterungsmodul zur Steuerung von Beleuchtung und elektrischen Lasten. Das Modul wird über den 4-Draht-KS-BUS an das Ksenia-System angebunden.
Die fünf Relaisausgänge verfügen über eine gemeinsame Klemme und ermöglichen eine übersichtliche Verdrahtung. Jedes Relais kann Lasten mit bis zu 8 A bei 250 V AC schalten und ist für einen Spitzenstrom von bis zu 10 A ausgelegt.
Dank der kompakten Bauform eignet sich auxi-L für platzsparende Installationen. Die Adressierung im KS-BUS erfolgt über die Seriennummer, sodass keine DIP-Schalter am Modul eingestellt werden müssen.
Wichtigste Merkmale
- Relais-Erweiterungsmodul mit 5 Ausgängen
- Geeignet für Beleuchtungssteuerung und elektrische Lasten
- 5 Relais mit gemeinsamer Klemme
- Schaltleistung bis 250 V AC / 8 A je Relais
- Spitzenstrom bis 10 A
- Anbindung über 4-Draht-KS-BUS
- Schnelle Adressierung über die Seriennummer
- Kompakte PCBA-Ausführung
Technische Daten
- Spannungsversorgung: 13,8 V DC
- Stromaufnahme: max. 120 mA
- Relaisausgänge: 5
- Schaltspannung: 250 V AC
- Schaltstrom: 8 A je Relais
- Spitzenstrom: 10 A
- Schnittstelle: KS-BUS
- Abmessungen Platine: 45 × 75 × 16 mm
- Konformität: CE
Systemvoraussetzungen
- Ksenia-System mit KS-BUS
Lieferumfang
- 1 × auxi-L Erweiterungsmodul (PCBA)
- 4 × Halterungen für Metall- oder Kunststoffgehäuse
- 1 × Installations-Schnellanleitung
| Alarm Gerätetyp: | Erweiterungsmodul |
|---|---|
| Anschlussart: | BUS |
| Produktserie: | Ksenia lares 4.0 |
