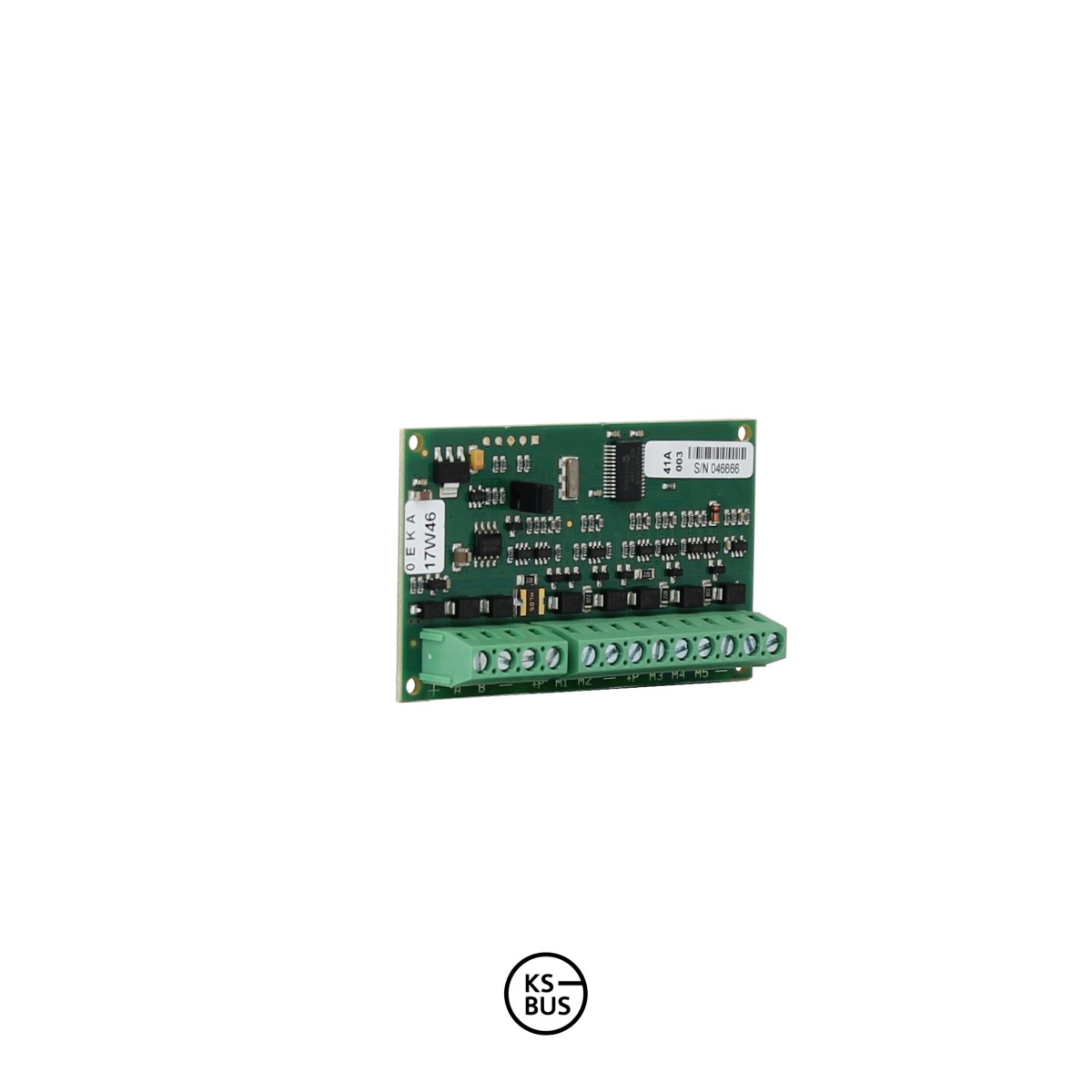

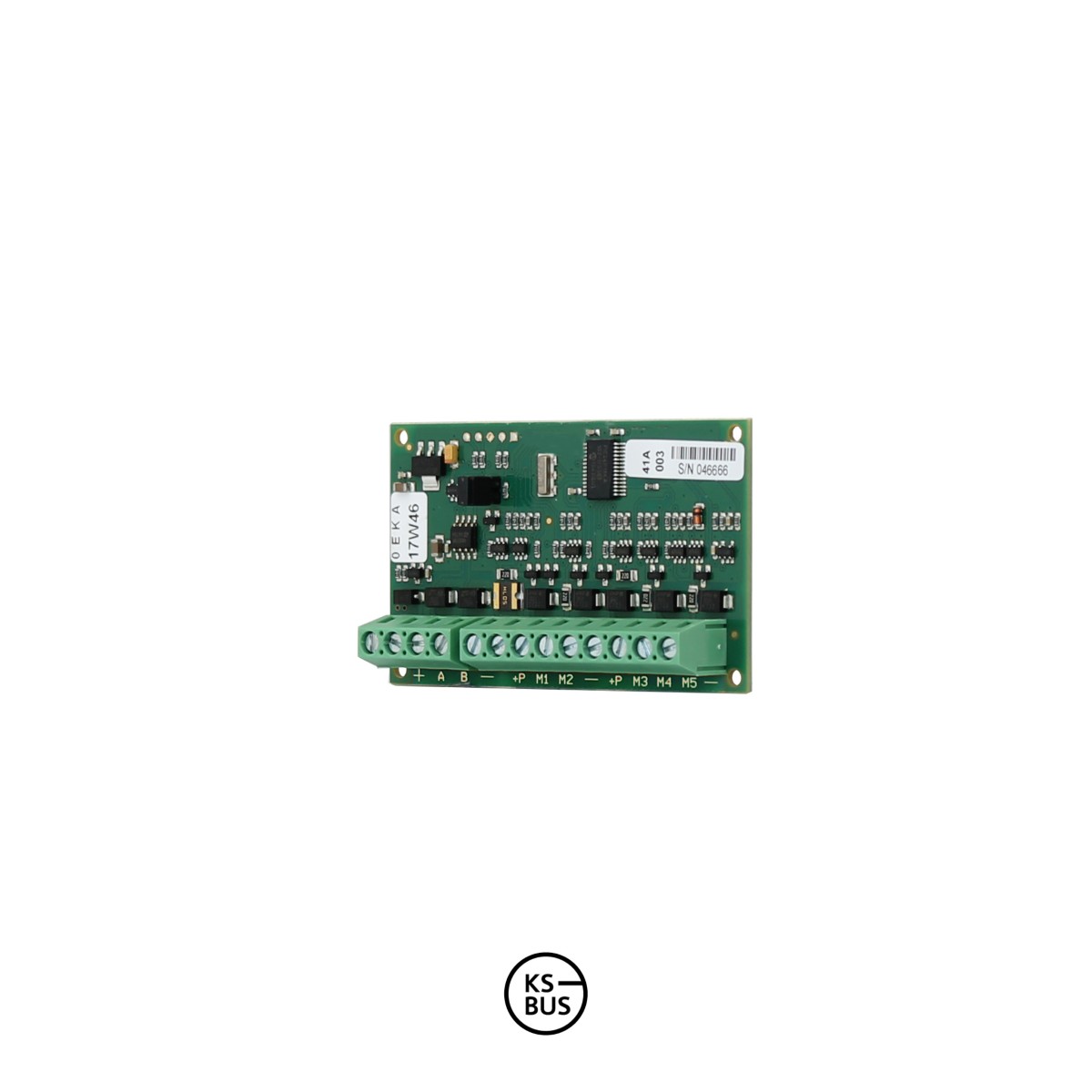

KSI2300000.300 auxi-A Erweiterungsmodul

Ksenia auxi-A KSI2300000.300 ist ein vielseitiges E/A-Erweiterungsmodul für die lares 4.0 Plattform. Das Modul wird über den 4-Draht-KS-BUS angebunden und erweitert die Zentrale um bis zu fünf zusätzliche Ein- oder Ausgänge.

Die fünf Klemmen M1 bus M5  können als programmierbare Eingänge mit End-of-Line-Widerständen oder als Open-Collector-Ausgänge mit jeweils bis zu 500 mA konfiguriert werden. Die Klemmen M1 bis M4 können alternativ als analoge 0–10-V-Eingänge oder analoge 0–10-V-Ausgänge verwendet werden.

Die analogen Ausgänge ermöglichen beispielsweise die Ansteuerung kompatibler Dimmer. Über die analogen Eingänge können Sensoren mit variablem 0–10-V-Signal eingebunden und individuell definierte Analogbereiche ausgewertet werden.

Wichtigste Merkmale

• E/A-Erweiterungsmodul für lares 4.0
• Anbindung über 4-Draht-KS-BUS
• Bis 5 programmierbare Eingänge
• Programmierbare End-of-Line-Widerstände
• 1 Open-Collector-Ausgänge
• Open-Collector-Ausgänge bis 500 mA
• 1 analoge Eingänge mit 0–10 V
• 1 analoge Ausgänge mit 0–10 V
• Analoge Ausgänge bis 20 mA
• Automatische Einrichtung über Seriennummer

Technische Daten

• Spannungsversorgung: 13,8 V DC
• Stromaufnahme: 20 mA, ohne Klemme P und Ausgänge
• Alarmeingänge: bis zu 5
• Analoge Eingänge: 1 × 0–10 V
• Analoge Ausgänge: 1 × 0–10 V / 20 mA
• Open-Collector-Ausgänge: bis zu 5
• Belastbarkeit Open-Collector-Ausgänge: max. 500 mA je Ausgang
• Versorgungsklemme: 0,5 A
• Absicherung Versorgungsklemme: selbstrückstellende Thermosicherung
• Abmessungen: 75 × 45 × 16 mm
• Zertifizierung: EN 50131 Grade 3, Klasse II
• Zertifizierung: T031:2017+A1:2018+A2:2022
• Konformität: CE, EAC

Systemvoraussetzungen

• Ksenia lares 4.0
• Anschluss über 4-Draht-KS-BUS

Lieferumfang

• 1 × auxi-A Erweiterungsmodul (PCBA)
• 4 × Halterungen für Metallgehäuse
• 1 × Installationsanleitung
