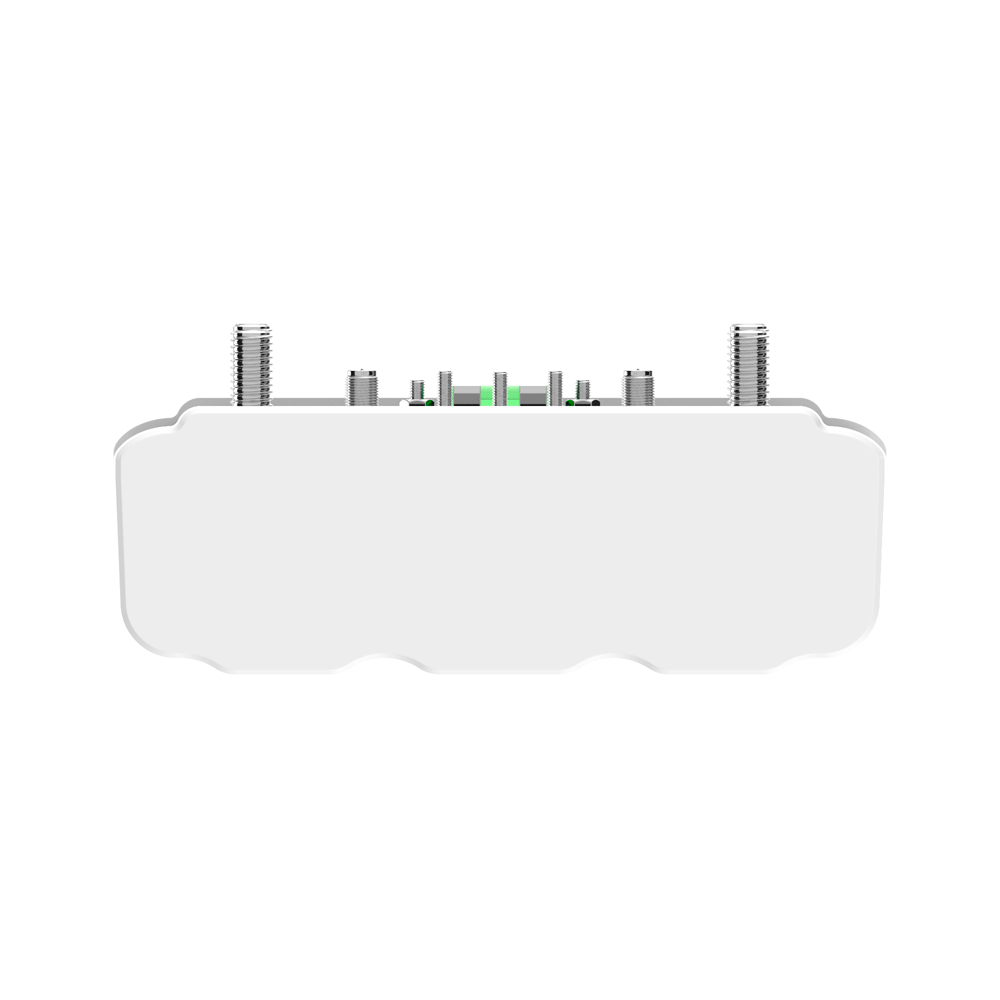

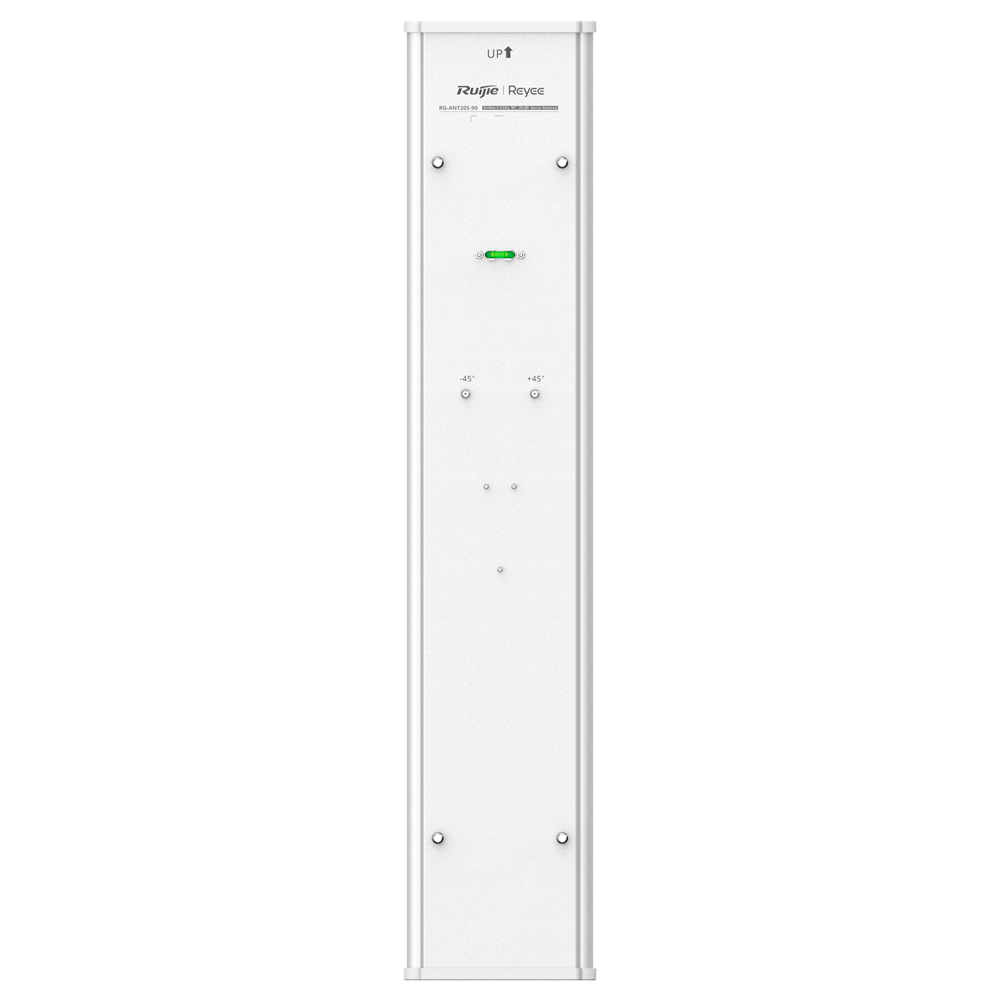

5GHz Sektorantenne, 20dBi, 90°, 10km

RG-ANT20S-90 - 5-GHz-Sektorantenne mit 90° horizontaler Abstrahlung, 20 dBi Antennengewinn, bis zu 10 km Reichweite und IP55-Schutzart für RG-AirMetro-Funkbrücken.

Die RG-ANT20S-90 ist eine sektorielle Außenantenne für Punkt-zu-Mehrpunkt-Funkstrecken mit kompatiblen RG-AirMetro-Komponenten. Sie eignet sich für WISP-, CCTV-, Campus-, Stadt-, Straßen-, Industrie- und Gewerbeinstallationen, bei denen mehrere entfernte CPE-Standorte ausgehend von einer zentralen Basisstation drahtlos angebunden werden sollen.

Die Antenne arbeitet im 5-GHz-Bereich und bietet einen Antennengewinn von 20 dBi. Durch die horizontale 90°-Abstrahlung eignet sie sich für gerichtete Sektorabdeckungen, bei denen mehrere Gegenstellen innerhalb eines definierten Funksektors versorgt werden sollen. Die vertikale Abstrahlung beträgt 7°, wodurch eine gezielte Funkabdeckung mit hoher Reichweite unterstützt wird.

Die empfohlene Funkreichweite beträgt bis zu 10 km. Die tatsächliche Reichweite hängt von Montagehöhe, freier Sichtverbindung, Funkumgebung, Ausrichtung, Störungen, verwendeter Gegenstelle, Kanalplanung, Kabelwegen und örtlichen Gegebenheiten ab. Für breitere Abdeckungen oder rundum verteilte Gegenstellen sollten passende 120°- oder 360°-Antennen der Serie projektbezogen geprüft werden.

Das Gehäuse ist nach IP55 gegen Staub und Strahlwasser geschützt und für den Außeneinsatz ausgelegt. Der Betriebstemperaturbereich von -40 °C bis +80 °C ermöglicht den Einsatz in anspruchsvollen Umgebungen. Damit ist die Antenne für dauerhafte Außeninstallationen an Masten, Gebäuden, Technikstandorten oder Antennenträgern geeignet.

Die Antenne ist für den Einsatz mit kompatiblen RG-AirMetro-Basisstationen vorgesehen. In Verbindung mit passenden CPE-Einheiten lassen sich Punkt-zu-Mehrpunkt-Funknetze für Videoüberwachung, Standortvernetzung, Außenbereiche, Industrieareale oder dezentrale Netzwerkpunkte aufbauen.

Die Montage erfolgt im Außenbereich, typischerweise an Mast- oder Antennenträgerstrukturen. Bei der Planung sind Montagehöhe, Erdung, Blitz- und Überspannungsschutz, Sichtverbindung, Funkkanalplanung, mechanische Befestigung und Windlast projektbezogen zu berücksichtigen.

Hauptmerkmale:

• 5-GHz-Sektorantenne für RG-AirMetro-Funkbrücken
• 20 dBi Antennengewinn
• 90° horizontale Abstrahlung
• 7° vertikale Abstrahlung
• Bis zu 10 km empfohlene Funkreichweite
• Geeignet für Punkt-zu-Mehrpunkt-Installationen
• Geeignet für WISP, CCTV, Stadtbereiche, Straßen, Fabriken und Gewerbeareale
• IP55-Schutzart für den Außeneinsatz
• Weiter Betriebstemperaturbereich von -40 °C bis +80 °C
• Geeignet für zentrale Basisstationsstandorte mit Gegenstellen in einem definierten Funksektor
• Kompatibel mit RG-AirMetro-Serie
• Professionelle Außenantenne für dezentrale Funkanbindungen
• Geeignet für gerichtete Sektorabdeckung mit hoher Reichweite

Technische Merkmale:

• Artikelnummer: RG-ANT20S-90
• Produkttyp: Sektor-Außenantenne
• Serie: RG-AirMetro-Serie
• Frequenzband: 5 GHz
• Antennengewinn: 20 dBi
• Horizontale Abstrahlung: 90°
• Vertikale Abstrahlung: 7°
• Empfohlene Reichweite: bis zu 10 km
• Funkstreckenart: Punkt-zu-Mehrpunkt
• Schutzart: IP55
• Betriebstemperatur: -40 °C bis +80 °C
• Betriebsfeuchtigkeit: 5 % bis 95 % relative Luftfeuchtigkeit, nicht kondensierend
• MTBF: 400.000 Stunden
• Produktabmessungen: 139,9 mm x 48,9 mm x 694 mm ohne Montagehalterung
• Montageart: Außenmontage an Mast- oder Antennenträger
• Geeigneter Einsatzbereich: Außenbereich
• Typischer Einsatzbereich: WISP, CCTV, Stadtbereich, Straße, Fabrik, Campus, Gewerbeareal, dezentrale Funkanbindung
• Kompatible Serie: RG-AirMetro-Serie
• Kompatible Basisstation: RG-AirMetro550G-B
