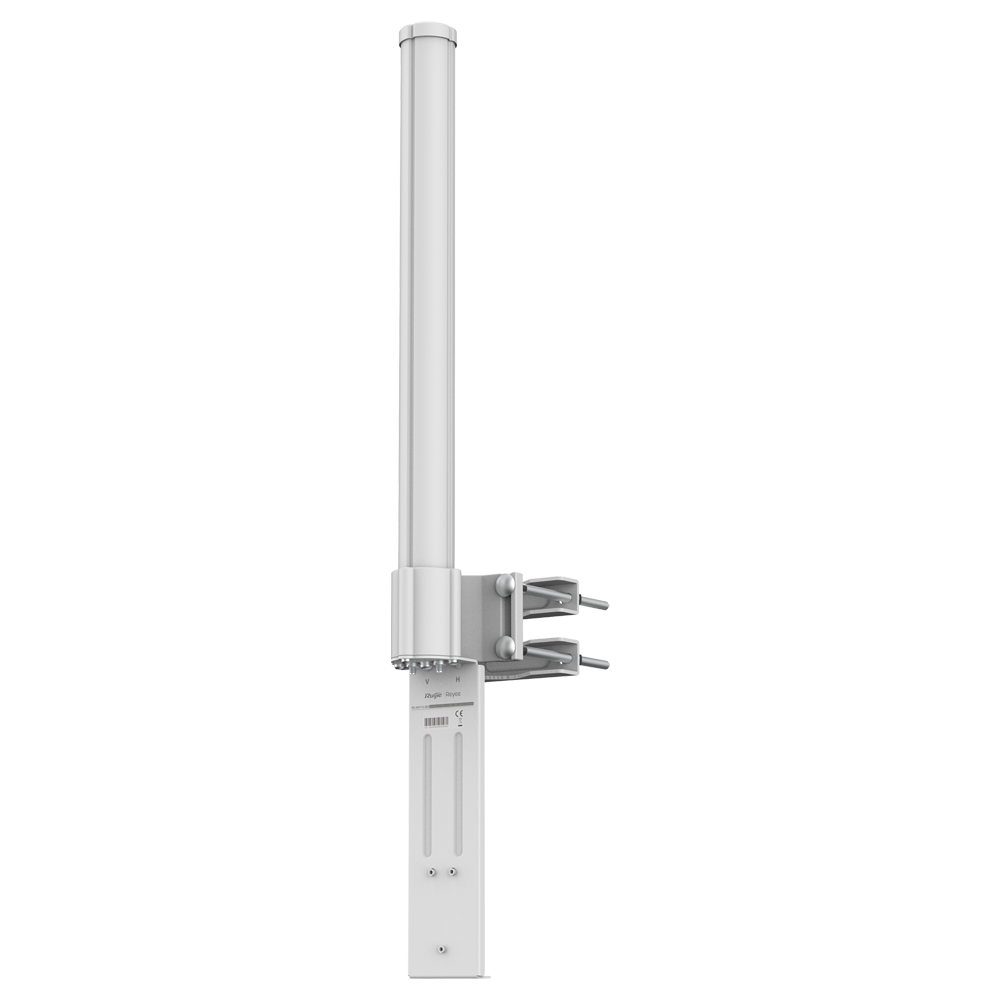

5GHz Rundstrahlantenne, 13dBi, 2km

RG-ANT13-360 - 5-GHz-Rundstrahlantenne mit 360° horizontaler Abstrahlung, 13 dBi Antennengewinn, bis zu 2 km Reichweite und IP55-Schutzart für RG-AirMetro-Funkbrücken.

Die RG-ANT13-360 ist eine omnidirektionale Außenantenne für Punkt-zu-Mehrpunkt-Funkstrecken mit kompatiblen RG-AirMetro-Komponenten. Sie eignet sich für WISP-, CCTV-, Campus-, Stadt-, Straßen-, Industrie- und Gewerbeinstallationen, bei denen mehrere entfernte CPE-Standorte ausgehend von einer zentralen Basisstation drahtlos angebunden werden sollen.

Die Antenne arbeitet im 5-GHz-Bereich und bietet einen Antennengewinn von 13 dBi. Durch die horizontale 360°-Abstrahlung kann sie mehrere Richtungen gleichzeitig abdecken und eignet sich damit für Installationen, bei denen Endpunkte rund um den Montageort verteilt sind. Die vertikale Abstrahlung beträgt 7°, wodurch eine gezielte Funkabdeckung in der Horizontalebene unterstützt wird.

Die empfohlene Funkreichweite beträgt bis zu 2 km. Die tatsächliche Reichweite hängt von Montagehöhe, freier Sichtverbindung, Funkumgebung, Ausrichtung, Störungen, verwendeter Gegenstelle, Kabelwegen und örtlichen Gegebenheiten ab. Für längere oder gerichtete Strecken sollten passende Sektor- oder Richtantennen der Serie projektbezogen geprüft werden.

Das Gehäuse ist nach IP55 gegen Staub und Strahlwasser geschützt und für den Außeneinsatz ausgelegt. Der Betriebstemperaturbereich von -40 °C bis +80 °C ermöglicht den Einsatz in anspruchsvollen Umgebungen. Zusätzlich bietet die Antenne 6 kV Überspannungsschutz sowie ±24 kV ESD-Schutz gegen Kontakt- und Luftentladung.

Die Antenne ist für den Einsatz mit kompatiblen RG-AirMetro-Basisstationen vorgesehen. In Verbindung mit passenden CPE-Einheiten lassen sich Punkt-zu-Mehrpunkt-Funknetze für Videoüberwachung, Standortvernetzung, Außenbereiche, Industrieareale oder dezentrale Netzwerkpunkte aufbauen.

Die Montage erfolgt im Außenbereich, typischerweise an Mast- oder Antennenträgerstrukturen. Bei der Planung sind Montagehöhe, Erdung, Blitz- und Überspannungsschutz, Sichtverbindung, Funkkanalplanung und mechanische Belastung durch Wind zu berücksichtigen.

Hauptmerkmale:

• 5-GHz-Rundstrahlantenne für RG-AirMetro-Funkbrücken
• 13 dBi Antennengewinn
• 360° horizontale Abstrahlung
• 7° vertikale Abstrahlung
• Bis zu 2 km empfohlene Funkreichweite
• Geeignet für Punkt-zu-Mehrpunkt-Installationen
• Geeignet für WISP, CCTV, Stadtbereiche, Straßen, Fabriken und Gewerbeareale
• IP55-Schutzart für den Außeneinsatz
• 6 kV Überspannungsschutz
• ±24 kV ESD-Schutz gegen Kontakt- und Luftentladung
• Windbeständigkeit bis 220,32 km/h
• Weiter Betriebstemperaturbereich von -40 °C bis +80 °C
• Geeignet für zentrale Basisstationsstandorte mit rundum verteilten Gegenstellen
• Kompatibel mit RG-AirMetro-Serie
• Professionelle Außenantenne für dezentrale Funkanbindungen

Technische Merkmale:

• Artikelnummer: RG-ANT13-360
• Produkttyp: Omnidirektionale Außenantenne
• Serie: RG-AirMetro-Serie
• Frequenzband: 5 GHz
• Antennengewinn: 13 dBi
• Horizontale Abstrahlung: 360°
• Vertikale Abstrahlung: 7°
• Empfohlene Reichweite: bis zu 2 km
• Funkstreckenart: Punkt-zu-Mehrpunkt
• Schutzart: IP55
• Überspannungsschutz: 6 kV
• ESD-Schutz: ±24 kV Kontakt- und Luftentladung
• Windbeständigkeit: 220,32 km/h
• Betriebstemperatur: -40 °C bis +80 °C
• Betriebsfeuchtigkeit: 5 % bis 95 % relative Luftfeuchtigkeit, nicht kondensierend
• MTBF: 400.000 Stunden
• Produktabmessungen: 120 mm x 82 mm x 769 mm ohne Montagehalterung
• Montageart: Außenmontage an Mast- oder Antennenträger
• Geeigneter Einsatzbereich: Außenbereich
• Typischer Einsatzbereich: WISP, CCTV, Stadtbereich, Straße, Fabrik, Campus, Gewerbeareal, dezentrale Funkanbindung
• Kompatible Serie: RG-AirMetro-Serie
• Kompatible Basisstation: RG-AirMetro550G-B
