5GHz Bridge, 5km, 3x Gbit, 867Mbps

RG-EST450G - 5-GHz-Wireless-Bridge mit integrierter 120°-Antenne, 15 dBi Antennengewinn, 3 Gigabit-Ports, bis zu 867 Mbit/s Funkdatenrate und IP55-Schutzart.

Die RG-EST450G ist eine Outdoor-Wireless-Bridge für drahtlose Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Funkverbindungen im 5-GHz-Bereich. Sie eignet sich für CCTV-Installationen, Straßen, Gebäudeanbindungen, Campusbereiche, landwirtschaftliche Betriebe, Fabrikgelände, Außenbereiche und dezentrale Netzwerkpunkte, bei denen mehrere entfernte Standorte über eine zentrale Funkstation angebunden werden sollen.

Das Gerät unterstützt 5-GHz-Funkverbindungen mit bis zu 867 Mbit/s und ist für PTP- und PTMP-Szenarien ausgelegt. In der Produktübersicht wird das Modell der PTMP-Station-Klasse zugeordnet und zusätzlich innerhalb der 1-km-, 3-km- und 5-km-PTP/PTMP-Anwendungen geführt. Die tatsächliche Reichweite und Datenrate hängen von freier Sichtverbindung, Montagehöhe, Ausrichtung, Funkumgebung, Kanalbelegung, Störungen, Wetterbedingungen und der verwendeten Gegenstelle ab.

Die integrierte Antenne besitzt 15 dBi Antennengewinn. Die horizontale Abstrahlung beträgt 120°, die vertikale Abstrahlung 13°. Dadurch eignet sich die Bridge besonders für Punkt-zu-Mehrpunkt-Installationen mit breiter Sektorabdeckung, beispielsweise wenn mehrere entfernte CPEs innerhalb eines definierten Funksektors angebunden werden sollen.

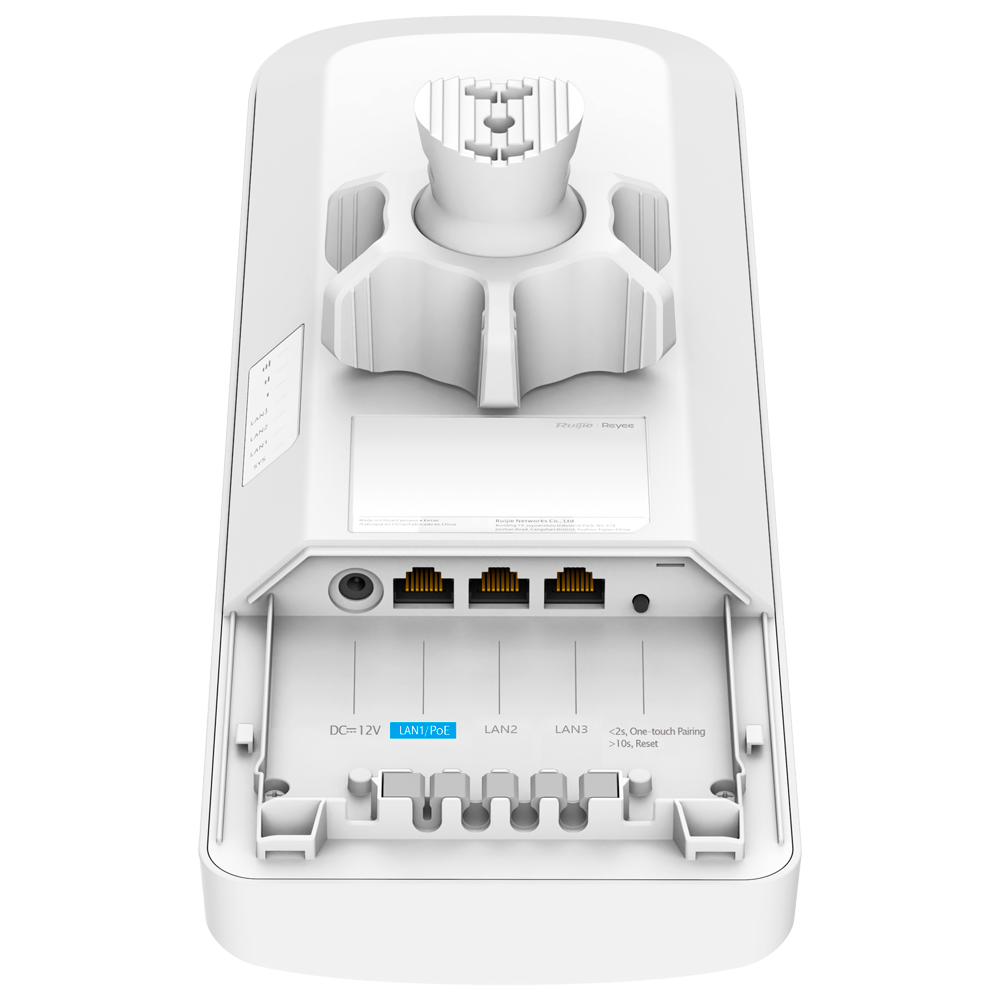

Für die kabelgebundene Netzwerkanbindung stehen 3 Gigabit-Ethernet-Ports zur Verfügung. Dadurch können lokale Netzwerkgeräte, Kameras, kleine Switches oder weitere Komponenten am Montagepunkt angebunden werden. Die Gigabit-Ports sind besonders relevant, wenn mehrere Geräte am entfernten Standort oder an der Funkstation zusammengeführt werden sollen.

Die Spannungsversorgung ist flexibel über 12 V DC, Passive PoE oder 802.3af/at möglich. Dadurch kann das Gerät je nach Installationsumgebung über ein Netzteil, einen passenden PoE-Injektor oder eine kompatible PoE-Infrastruktur versorgt werden.

Für Punkt-zu-Mehrpunkt-Installationen unterstützt die Bridge One-Touch-Pairing. Zusätzlich stehen TDMA, SON, Ausrichtungshilfe, Spektrumanalyse, Link-Optimierung, Bridge-Speed-Test, AI Heatmap sowie Monitoring und Konfiguration über Cloud, App und Weboberfläche zur Verfügung. Dadurch lassen sich Funkstrecken schneller einrichten, bewerten, ausrichten und im laufenden Betrieb überwachen.

Für CCTV-Szenarien nennt der Hersteller bei Kopplung mit RG-EST350G eine Bridging-Performance von 200 Mbit/s bei 1 km, 130 Mbit/s bei 3 km und 80 Mbit/s bei 5 km, jeweils bei HT40. Diese Werte dienen als Orientierung und müssen projektbezogen anhand von Auflösung, Bildrate, Kompression, Bitrate, Funkumgebung und Reservebedarf geprüft werden.

Das Gehäuse ist nach IP55 geschützt und für den Außeneinsatz vorgesehen. Der Betriebstemperaturbereich von -30 °C bis +65 °C ermöglicht den Einsatz in typischen Außen-, Technik- und Gebäudeverbindungsinstallationen. Durch die Kombination aus breiter 120°-Antenne, 3 Gigabit-Ports und zentraler Verwaltung eignet sich das Gerät besonders als sektorielle Funkstation für dezentrale Netzwerk- und CCTV-Anbindungen.

Hauptmerkmale:

• 5-GHz-Wireless-Bridge für Außeninstallationen
• Geeignet für Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Verbindungen
• Bis zu 867 Mbit/s maximale Funkdatenrate
• Integrierte 120°-Sektorantenne
• 15 dBi Antennengewinn
• 120° horizontale Abstrahlung
• 13° vertikale Abstrahlung
• 3 Gigabit-Ethernet-Ports für lokale Netzwerkanbindung
• Flexible Stromversorgung über 12 V DC, Passive PoE oder 802.3af/at
• One-Touch-Pairing für PTMP-Betrieb
• TDMA-Unterstützung für optimierte Bridge-Verbindungen
• SON-Unterstützung für vereinfachte Netzwerkintegration
• Bridge-Speed-Test zur Leistungsprüfung
• AI Heatmap zur Funkplanung und Bewertung
• Ausrichtungshilfe für Montage und Optimierung
• Spektrumanalyse und Link-Optimierung
• SNMPv1, SNMPv2c und SNMPv3
• Cloud-, App- und Web-Verwaltung
• IP55-Schutzart für den Außeneinsatz
• Betriebstemperaturbereich von -30 °C bis +65 °C
• Geeignet für CCTV, Gebäudeanbindung, Campus, Straße, Landwirtschaft, Fabrik und dezentrale Netzwerkpunkte

Technische Merkmale:

• Artikelnummer: RG-EST450G
• Produkttyp: Wireless Bridge
• Serie: EST-Serie
• Funkstreckenart: Punkt-zu-Punkt und Punkt-zu-Mehrpunkt
• Frequenzband: 5 GHz
• Maximale Funkdatenrate: 867 Mbit/s
• Antennengewinn: 15 dBi
• Antennenausrichtung horizontal: 120°
• Antennenausrichtung vertikal: 13°
• Radio-Design: Dual-Radio
• Spatial Streams: 3
• 2,4-GHz-Radio: 1x1 SISO
• 5-GHz-Radio: 2x2 MIMO
• 2,4-GHz-Kanalbreite: Auto, 20 MHz, 40 MHz
• 5-GHz-Kanalbreite: Auto, 20 MHz, 40 MHz, 80 MHz
• Ethernet-Ports: 3x Gigabit-Ethernet
• Portgeschwindigkeit: 10/100/1000 Mbit/s
• PoE-Eingang: 1
• PoE-/PoE+-Eingang: 1
• Stromversorgungsoptionen: 12 V DC, Passive PoE, 802.3af/at
• TDMA: unterstützt
• Bridge-Speed-Test: unterstützt
• SON: unterstützt
• AI Heatmap: unterstützt
• Ausrichtungshilfe: unterstützt
• Spektrumanalyse: unterstützt
• Monitoring und Konfiguration: unterstützt
• SNMP: SNMPv1, SNMPv2c, SNMPv3
• App-Neustartfunktion: unterstützt
• Cloud-Management: unterstützt
• App-Verwaltung: unterstützt
• Web-Verwaltung: unterstützt
• Bridging-Performance bei 1 km mit RG-EST350G: 200 Mbit/s bei HT40
• Bridging-Performance bei 3 km mit RG-EST350G: 130 Mbit/s bei HT40
• Bridging-Performance bei 5 km mit RG-EST350G: 80 Mbit/s bei HT40
• RSSI bei 1 km mit RG-EST350G: -59 dBm
• RSSI bei 3 km mit RG-EST350G: -67 dBm
• RSSI bei 5 km mit RG-EST350G: -73 dBm
• Schutzart: IP55
• Betriebstemperatur: -30 °C bis +65 °C
• Betriebsfeuchtigkeit: 5 % bis 95 % relative Luftfeuchtigkeit, nicht kondensierend
• MTBF: 400.000 Stunden
• Produktabmessungen: 124 mm x 48 mm x 355 mm ohne Montagehalterung
• Geeigneter Einsatzbereich: Außenbereich, Gebäudeverbindung, CCTV, Campus, Landwirtschaft, Fabrik, dezentrale Netzwerkverteilung
• Typischer Einsatzbereich: Kameraanbindung, Gebäudeanbindung, Punkt-zu-Punkt-Funkstrecke, Punkt-zu-Mehrpunkt-Funkstrecke
