5GHz Bridge, 3km, 2x PoE Out, 867Mbps

RG-EST330F-P - 5-GHz-Wireless-Bridge für Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Funkstrecken bis 3 km mit 13 dBi Antennengewinn, 3 Fast-Ethernet-Ports und 2 PoE-Ausgängen.

Die RG-EST330F-P ist eine Outdoor-Wireless-Bridge für drahtlose Netzwerkverbindungen im 5-GHz-Bereich. Sie eignet sich für CCTV-Installationen, Gebäudeanbindungen, Campusbereiche, landwirtschaftliche Betriebe, Fabrikgelände, Außenbereiche und dezentrale Netzwerkpunkte, bei denen eine kabelgebundene Verbindung nicht möglich oder wirtschaftlich nicht sinnvoll ist.

Das Gerät unterstützt 5-GHz-Funkverbindungen mit bis zu 867 Mbit/s und ist für Punkt-zu-Punkt- sowie Punkt-zu-Mehrpunkt-Szenarien ausgelegt. Die empfohlene Arbeitsdistanz beträgt bis zu 3 km. Die tatsächliche Reichweite und Datenrate hängen von freier Sichtverbindung, Montagehöhe, Ausrichtung, Funkumgebung, Kanalbelegung, Störungen, Wetterbedingungen und der verwendeten Gegenstelle ab.

Die integrierte Antenne besitzt 13 dBi Antennengewinn. Die horizontale und vertikale Abstrahlung beträgt jeweils 30°. Dadurch eignet sich die Bridge für gerichtete Außenverbindungen mit definiertem Funkkorridor, beispielsweise zwischen Gebäuden, Masten, Technikpunkten oder Kamerastandorten.

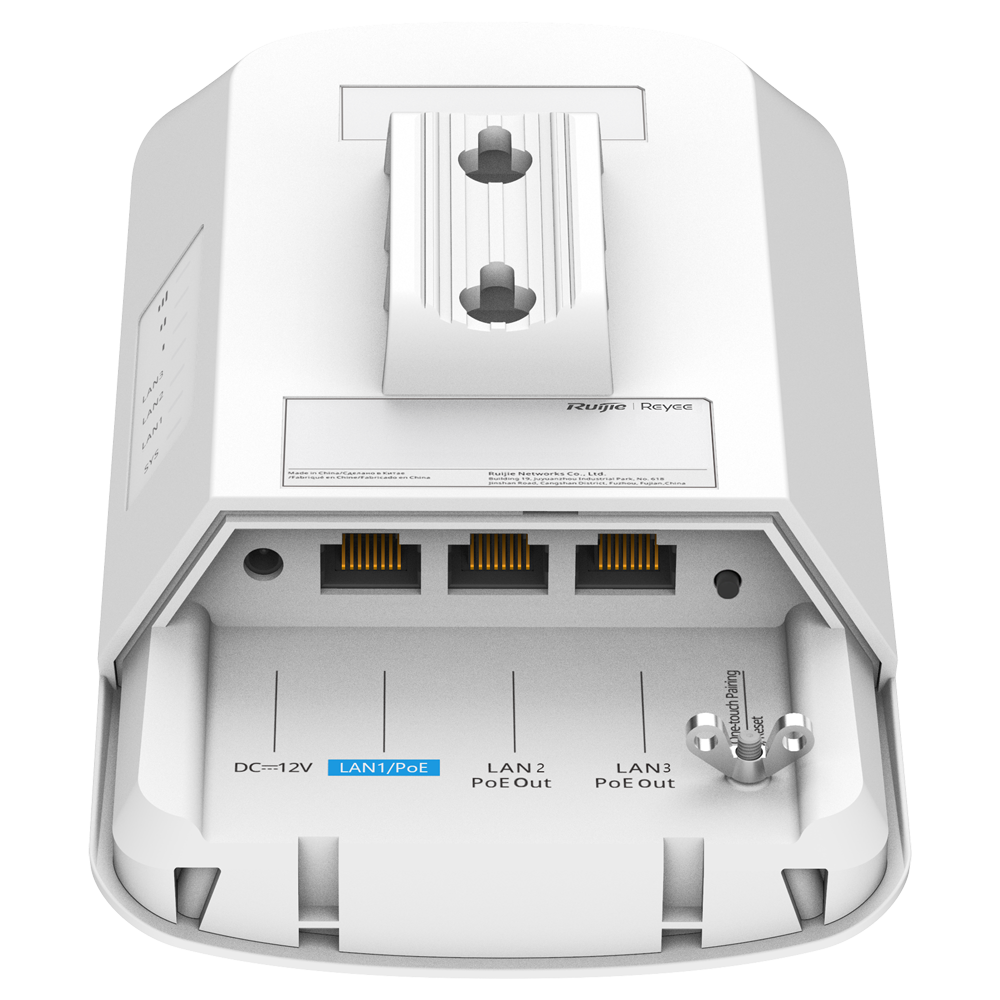

Für die kabelgebundene Netzwerkanbindung stehen 3 Fast-Ethernet-Ports zur Verfügung. Zusätzlich besitzt das Gerät 2 PoE-Ausgangsports. Dadurch können geeignete Endgeräte am entfernten Standort direkt über die Bridge mitversorgt werden, sofern Eingangsspannung, Leistungsbudget und Projektumgebung dies zulassen. Die tatsächlich verfügbare Ausgangsleistung hängt laut Hersteller von der Stromversorgung der Bridge und den realen Installationsbedingungen ab.

Die Spannungsversorgung ist flexibel über 12 V DC, Passive PoE oder 802.3af/at möglich. Dadurch kann das Gerät je nach Installationsumgebung über ein Netzteil, einen passenden PoE-Injektor oder eine kompatible PoE-Infrastruktur versorgt werden. Bei Nutzung der PoE-Ausgänge muss die Stromversorgung entsprechend dimensioniert werden.

Für Funkstrecken mit mehreren Geräten unterstützt die Bridge TDMA. Dadurch kann die Funkkommunikation in passenden Bridge-Szenarien effizienter koordiniert werden. Zusätzlich unterstützt das Gerät SON, Ausrichtungshilfe, Spektrumanalyse, Link-Optimierung, Bridge-Speed-Test, AI Heatmap sowie Monitoring und Konfiguration über Cloud, App und Weboberfläche.

Für CCTV-Szenarien nennt der Hersteller eine Bridging-Performance von 90 Mbit/s bei 0,5 km, 80 Mbit/s bei 1 km, 60 Mbit/s bei 2 km und 40 Mbit/s bei 3 km, jeweils bei HT40. Diese Werte dienen als Orientierung und müssen projektbezogen anhand von Auflösung, Bildrate, Kompression, Bitrate, Funkumgebung und Reservebedarf geprüft werden.

Das Gehäuse ist nach IP55 geschützt und für den Außeneinsatz vorgesehen. Der Betriebstemperaturbereich von -30 °C bis +55 °C ermöglicht den Einsatz in typischen Außen-, Technik- und Gebäudeverbindungsinstallationen.

Hauptmerkmale:

• 5-GHz-Wireless-Bridge für Außeninstallationen
• Geeignet für Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Verbindungen
• Bis zu 3 km empfohlene Arbeitsdistanz
• Bis zu 867 Mbit/s maximale Funkdatenrate
• 13 dBi Antennengewinn
• 30° horizontale Abstrahlung
• 30° vertikale Abstrahlung
• 3 Fast-Ethernet-Ports für lokale Netzwerkanbindung
• 2 PoE-Ausgänge zur Versorgung geeigneter Endgeräte
• Flexible Stromversorgung über 12 V DC, Passive PoE oder 802.3af/at
• TDMA-Unterstützung für optimierte Bridge-Verbindungen
• SON-Unterstützung für vereinfachte Netzwerkintegration
• Bridge-Speed-Test zur Leistungsprüfung
• AI Heatmap zur Funkplanung und Bewertung
• Ausrichtungshilfe für Montage und Optimierung
• Spektrumanalyse und Link-Optimierung
• Cloud-, App- und Web-Verwaltung
• IP55-Schutzart für den Außeneinsatz
• Betriebstemperaturbereich von -30 °C bis +55 °C
• Geeignet für CCTV, Gebäudeanbindung, Campus, Straße, Landwirtschaft, Fabrik und dezentrale Netzwerkpunkte

Technische Merkmale:

• Artikelnummer: RG-EST330F-P
• Produkttyp: Wireless Bridge
• Serie: EST-Serie
• Funkstreckenart: Punkt-zu-Punkt und Punkt-zu-Mehrpunkt
• Empfohlene Reichweite: bis zu 3 km
• Frequenzband: 5 GHz
• Maximale Funkdatenrate: 867 Mbit/s
• Antennengewinn: 13 dBi
• Antennenausrichtung horizontal: 30°
• Antennenausrichtung vertikal: 30°
• Radio-Design: Dual-Radio
• Spatial Streams: 3
• 2,4-GHz-Radio: 1x1 SISO
• 5-GHz-Radio: 2x2 MIMO
• 2,4-GHz-Kanalbreite: Auto, 20 MHz, 40 MHz
• 5-GHz-Kanalbreite: Auto, 20 MHz, 40 MHz, 80 MHz
• Ethernet-Ports: 3x Fast Ethernet
• Portgeschwindigkeit: 10/100 Mbit/s
• PoE-Eingang: 1
• PoE-/PoE+-Eingang: 1
• PoE-Ausgänge: 2
• Stromversorgungsoptionen: 12 V DC, Passive PoE, 802.3af/at
• PoE-Ausgangsleistung: abhängig von Eingangsstromversorgung und Installationsumgebung
• TDMA: unterstützt
• Bridge-Speed-Test: unterstützt
• SON: unterstützt
• AI Heatmap: unterstützt
• Ausrichtungshilfe: unterstützt
• Spektrumanalyse: unterstützt
• Monitoring und Konfiguration: unterstützt
• SNMP: nicht unterstützt
• App-Neustartfunktion: unterstützt
• Cloud-Management: unterstützt
• App-Verwaltung: unterstützt
• Web-Verwaltung: unterstützt
• Bridging-Performance bei 0,5 km: 90 Mbit/s bei HT40
• Bridging-Performance bei 1 km: 80 Mbit/s bei HT40
• Bridging-Performance bei 2 km: 60 Mbit/s bei HT40
• Bridging-Performance bei 3 km: 40 Mbit/s bei HT40
• RSSI bei 0,5 km: -53 dBm
• RSSI bei 1 km: -59 dBm
• RSSI bei 2 km: -65 dBm
• RSSI bei 3 km: -70 dBm
• Schutzart: IP55
• Betriebstemperatur: -30 °C bis +55 °C
• Betriebsfeuchtigkeit: 5 % bis 95 % relative Luftfeuchtigkeit, nicht kondensierend
• MTBF: 400.000 Stunden
• Produktabmessungen: 103 mm x 53,4 mm x 199 mm ohne Montagehalterung
• Geeigneter Einsatzbereich: Außenbereich, Gebäudeverbindung, CCTV, Campus, Landwirtschaft, Fabrik, dezentrale Netzwerkverteilung
• Typischer Einsatzbereich: Kameraanbindung, Gebäudeanbindung, Punkt-zu-Punkt-Funkstrecke, Punkt-zu-Mehrpunkt-Funkstrecke
