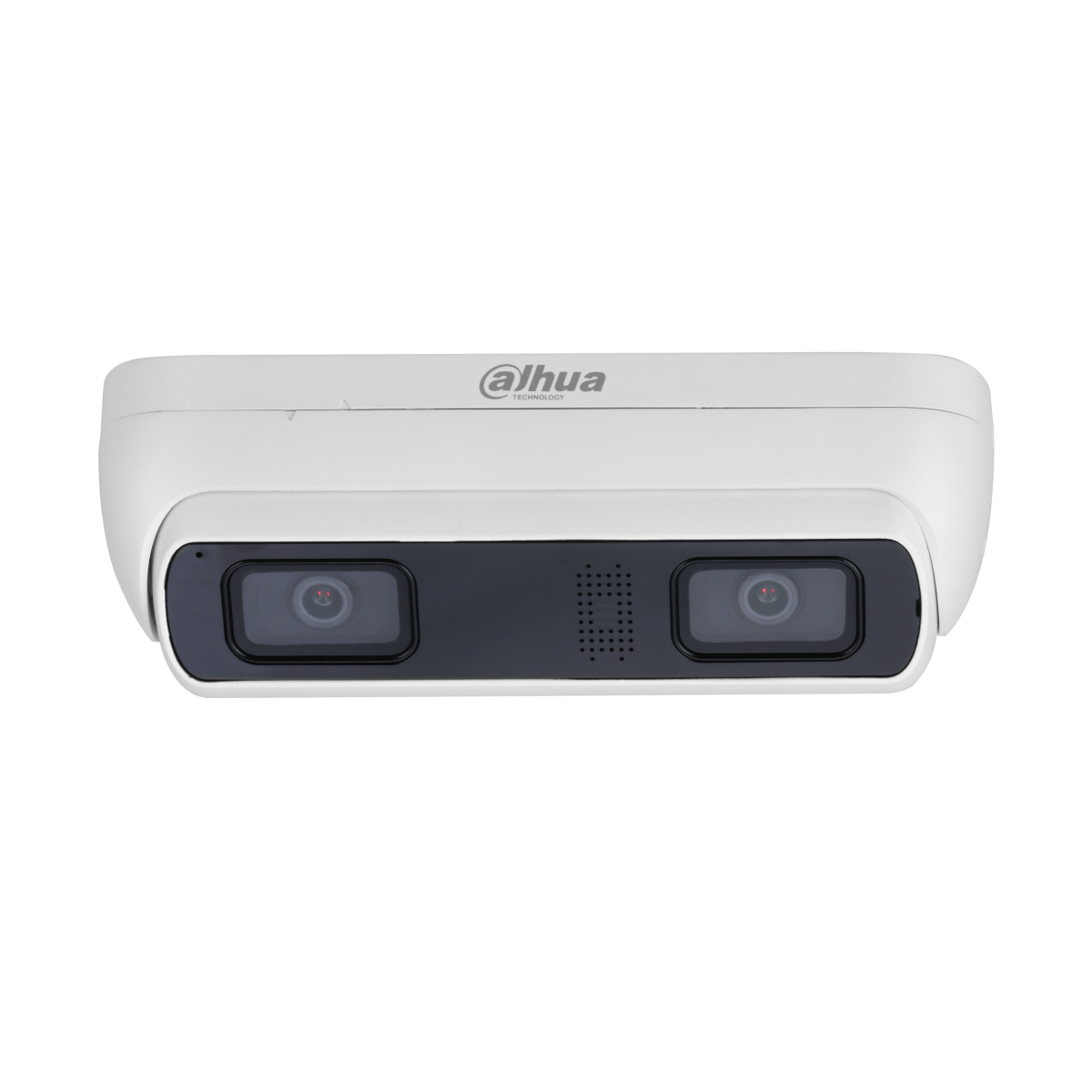

4MP WizMind 3D Dual-Lens, 2,8mm, PoE, KI

IPC-HDW8441X-3D - 4-Megapixel-WizMind-Dual-Lens-Kamera mit 2,8-mm-Festobjektiv, binokularer Stereoanalyse, Personenzählung, Warteschlangenmanagement, integrierter IR-Beleuchtung, integriertem Mikrofon, Lautsprecher, Audio-/Alarmanschlüssen und KI-Funktionen.

Die IPC-HDW8441X-3D ist eine professionelle Dual-Lens-Netzwerkkamera für präzise Personenzählung, Warteschlangenmanagement und personenbasierte Analyseanwendungen. Durch die binokulare Stereo-Vision mit zwei Objektiven eignet sich die Kamera besonders für Eingangsbereiche, Durchgänge, Verkaufsflächen, öffentliche Gebäude, Kundenbereiche, Kassenbereiche, Wartezonen und andere Bereiche, in denen Personenströme, Aufenthaltsbereiche oder Warteschlangen zuverlässig erfasst und ausgewertet werden sollen.

Der 1/2,8" 4-Megapixel-CMOS-Bildsensor liefert eine maximale Auflösung von 2560 × 1440 Pixeln bei bis zu 25/30 Bildern pro Sekunde. Die Kamera nutzt zwei Bildkanäle zur räumlichen Erfassung und verbessert dadurch die Genauigkeit bei Personenzählung, Flächenzählung und Verhaltensanalyse. Die Stereoanalyse ermöglicht eine zuverlässigere Trennung von Personen, Objekten und Bewegungen als klassische 2D-Videoanalyse.

Das fest verbaute 2,8-mm-Objektiv bietet einen horizontalen Blickwinkel von 95°, einen vertikalen Blickwinkel von 52° und einen diagonalen Blickwinkel von 114°. Die Naheinstellgrenze beträgt 1,1 m. Die DORI-Werte der 2,8-mm-Variante liegen bei 63,6 m für Detektion, 25,4 m für Beobachtung, 12,7 m für Erkennung und 6,4 m für Identifizierung. Die Kamera ist auch mit 2,0-mm-Objektivvariante verfügbar; für diesen Artikel wird die 2,8-mm-Variante beschrieben.

Für den Nachtbetrieb verfügt die Kamera über eine integrierte IR-LED mit einer Reichweite von bis zu 20 m. Die automatische Tag-/Nachtumschaltung erfolgt über ICR. Die Mindestbeleuchtung der 2,8-mm-Variante beträgt 0,005 Lux bei F1,6 in Farbe, 0,0005 Lux bei F1,6 in Schwarzweiß und 0 Lux bei aktivierter IR-Beleuchtung.

Die Bildoptimierung umfasst 120 dB WDR, BLC, HLC, 3D-Rauschunterdrückung, SSA, Smart Illumination, Defog, ROI und Privatzonenmaskierung. Dadurch kann die Kamera auch bei Gegenlicht, wechselnden Lichtverhältnissen und stark frequentierten Innen- oder Außenbereichen stabil eingesetzt werden.

Die KI-Funktionen sind auf Personenzählung und personenbezogene Analyse ausgelegt. Unterstützt werden Linienbasierte Personenzählung, polygonale Linien für Zählregeln, Bereichszählung, Warteschlangenmanagement, Personenanzahl-Auswertung, Berichtsexport nach Tag, Woche, Monat oder Jahr sowie Crowd Detection. Für Personenzählung, Bereichszählung und Warteschlangenmanagement können bis zu 4 Regeln eingerichtet werden.

Zusätzlich unterstützt die Kamera intelligente Trajektorien, Gesichtserfassung, IVS-Funktionen und Verhaltensanalyse. Die Gesichtserfassung umfasst Erkennung, Verfolgung, Schnappschuss, Schnappschussoptimierung, Gesichtsverbesserung, Gesichtsausleuchtung, Attributextraktion und verschiedene Schnappschussstrategien. Die Attributextraktion umfasst unter anderem Geschlecht, Alter, Brille, Gesichtsausdruck, Maske und Bart.

Die Verhaltensanalyse unterstützt Leave-Post-Erkennung. Dabei können Alarme ausgelöst werden, wenn sich keine Person im definierten Bereich befindet, Personal den zugewiesenen Bereich verlässt oder eine abweichende Anzahl von Personen im überwachten Bereich erkannt wird. Es können bis zu 20 Personen gleichzeitig für die Dienst-/Postenüberwachung berücksichtigt werden.

Die Videokomprimierung erfolgt über H.265, H.264, H.264H, H.264B sowie MJPEG im Substream. Zusätzlich werden Smart H.265+ und Smart H.264+ unterstützt. Die Kamera stellt drei Videostreams bereit und eignet sich dadurch für parallele Anwendungen wie Livebild, Aufzeichnung und Analyse.

Für Audioanwendungen verfügt die Kamera über ein integriertes Mikrofon und einen integrierten Lautsprecher. Zusätzlich stehen zwei Audioeingänge und ein Audioausgang über RCA-Anschlüsse zur Verfügung. Dadurch sind Audioaufzeichnung, Zwei-Wege-Audio und die Einbindung externer Audiokomponenten in geeigneten Systemumgebungen möglich.

Für externe Signal- und Systemanbindungen stehen zwei Alarmeingänge, zwei Alarmausgänge, RS-485 und ein analoger CVBS-Ausgang über BNC zur Verfügung. Die Netzwerkanbindung erfolgt über einen RJ-45-Gigabit-Anschluss mit 10/100/1000 Base-T. Unterstützt werden unter anderem IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, PPPoE, SNMP und P2P.

Die lokale Speicherung ist über MicroSD-Karte bis maximal 512 GB möglich. Zusätzlich werden FTP, SFTP und NAS unterstützt. Die Kamera unterstützt ONVIF Profile S, Profile G und Profile T sowie CGI. Sicherheitsfunktionen wie Videoverschlüsselung, Firmware-Verschlüsselung, Konfigurationsverschlüsselung, Digest, WSSE, Kontosperre, Sicherheitsprotokolle, IP-/MAC-Filterung, X.509-Zertifikate, Syslog, HTTPS, 802.1x, Trusted Boot, Trusted Execution und Trusted Upgrade sind vorhanden.

Die Spannungsversorgung erfolgt über 12 V DC oder PoE nach IEEE 802.3af. Die Leistungsaufnahme beträgt im Grundbetrieb 4,0 W bei 12 V DC bzw. 6,4 W bei PoE. Die maximale Leistungsaufnahme liegt bei 11,3 W bei 12 V DC bzw. 12,9 W bei PoE. Das Metallgehäuse erfüllt die Schutzarten IP67 und IK10 und ist für den Einsatz bei -40 °C bis +60 °C ausgelegt.

Hauptmerkmale:

• 4 MP WizMind Dual-Lens-Kamera
• Binokulare Stereo-Vision
• 1/2,8" 4-Megapixel-CMOS-Bildsensor
• Maximale Auflösung 2560 × 1440 Pixel bei bis zu 25/30 Bildern pro Sekunde
• 2,8-mm-Festobjektiv
• Horizontaler Blickwinkel 95°
• Vertikaler Blickwinkel 52°
• Diagonaler Blickwinkel 114°
• Naheinstellgrenze 1,1 m
• IR-Reichweite bis zu 20 m
• Integrierte IR-LED
• Personenzählung über Linienzählung
• Bereichszählung
• Warteschlangenmanagement
• Crowd Detection
• Intelligente Trajektorien
• Bis zu 4 Regeln für Personenzählung, Bereichszählung und Warteschlangenmanagement
• Berichtsexport nach Tag, Woche, Monat und Jahr
• Leave-Post-Erkennung
• Verhaltensanalyse für Dienst-/Postenüberwachung
• Gesichtserfassung mit Attributextraktion
• IVS mit Linienüberschreitung, Eindringen und schneller Bewegung
• Klassifizierung von Mensch und Fahrzeug bei Perimeterschutzfunktionen
• 120 dB WDR
• BLC und HLC
• 3D-Rauschunterdrückung
• SSA
• Smart Illumination
• Defog
• ROI mit 4 Bereichen
• Privatzonenmaskierung mit 4 Bereichen
• Integriertes Mikrofon
• Integrierter Lautsprecher
• 2 Audioeingänge und 1 Audioausgang
• 2 Alarmeingänge und 2 Alarmausgänge
• RS-485-Schnittstelle
• Analoger CVBS-Ausgang über BNC
• H.265, H.264, H.264H, H.264B und MJPEG im Substream
• Smart H.265+ und Smart H.264+
• 3 Videostreams
• MicroSD-Speicherung bis maximal 512 GB
• Gigabit-Netzwerkanschluss
• 12 V DC oder PoE
• Metallgehäuse
• Schutzart IP67
• Vandalismusschutz IK10
• Betriebstemperatur -40 °C bis +60 °C

Technische Merkmale:

• Artikelnummer: IPC-HDW8441X-3D
• Kameratyp: Dual-Lens People Counting Network Camera
• Serie: WizMind 8 Series Dual-Lens
• Bildsensor: 1/2,8" 4-Megapixel-CMOS
• Maximale Auflösung: 2560 × 1440 Pixel
• Auflösung 4 MP: 2560 × 1440 Pixel bei 1 bis 25/30 Bildern pro Sekunde
• ROM: 4 GB
• RAM: 1 GB
• Abtastsystem: Progressive Scan
• Elektronische Verschlusszeit: 1/3 s bis 1/100.000 s, automatisch oder manuell
• Mindestbeleuchtung Farbe 2,8 mm: 0,005 Lux bei F1,6, 30 IRE
• Mindestbeleuchtung Schwarzweiß 2,8 mm: 0,0005 Lux bei F1,6, 30 IRE
• Mindestbeleuchtung mit IR: 0 Lux
• Signal-Rausch-Verhältnis: > 56 dB
• Beleuchtungsart: IR
• IR-Reichweite: bis zu 20 m
• Anzahl IR-LEDs: 1
• IR-Steuerung: automatisch
• Neigebereich: -10° bis +70°
• Objektivtyp: Festbrennweite
• Objektivanschluss: M12
• Brennweite: 2,8 mm
• Maximale Blende: F1,6
• Horizontaler Blickwinkel: 95°
• Vertikaler Blickwinkel: 52°
• Diagonaler Blickwinkel: 114°
• Blendensteuerung: fest
• Naheinstellgrenze: 1,1 m
• DORI Detektion: 63,6 m
• DORI Beobachtung: 25,4 m
• DORI Erkennung: 12,7 m
• DORI Identifizierung: 6,4 m
• IVS: zurückgelassenes Objekt, fehlendes Objekt
• Perimeterschutz: Eindringen, Linienüberschreitung, schnelle Bewegung, Herumlungern, Menschenansammlung, Parken
• Zielklassifizierung Perimeterschutz: Mensch, Fahrzeug
• Gesichtserfassung: ja
• Gesichtsattribute: Geschlecht, Alter, Brille, Gesichtsausdruck, Maske, Bart
• Gesichtsausdrücke: wütend, traurig, angewidert, ängstlich, überrascht, ruhig, glücklich, verwirrt
• Personenzählung: Linienzählung, Bereichszählung, Warteschlangenmanagement
• Regeln für Personenzählung: bis zu 4 Regeln
• Berichtsexport Linienzählung: Tag, Woche, Monat, Jahr
• Berichtsexport Bereichszählung: Tag, Woche, Monat
• Berichtsexport Warteschlangenmanagement: Tag, Woche, Monat
• Crowd Detection: ja
• Intelligente Trajektorien: ja
• Leave-Post-Erkennung: ja
• Maximale Personenanzahl für Dienst-/Postenüberwachung: bis zu 20 Personen
• Smart Search: ja, mit kompatiblem Smart-NVR
• Videokomprimierung: H.265, H.264, H.264H, H.264B, MJPEG im Substream
• Smart Codec: Smart H.265+, Smart H.264+
• Stream-Anzahl: 3 Streams
• Hauptstream: 2560 × 1440 Pixel bei 1 bis 25/30 Bildern pro Sekunde
• Substream: 704 × 576 Pixel bei 1 bis 25 Bildern pro Sekunde oder 704 × 480 Pixel bei 1 bis 30 Bildern pro Sekunde
• Drittstream: 1920 × 1080 Pixel bei 1 bis 25/30 Bildern pro Sekunde
• Unterstützte Auflösungen: 4 MP, 3 MP, 1080p, 1,3 MP, 720p, D1, VGA, CIF
• Bitratensteuerung: CBR, VBR
• Videobitrate H.264: 32 kbit/s bis 8192 kbit/s
• Videobitrate H.265: 12 kbit/s bis 8192 kbit/s
• Tag-/Nachtumschaltung: automatisch, Farbe, Schwarzweiß
• BLC: ja
• HLC: ja
• WDR: 120 dB
• SSA: ja
• Weißabgleich: automatisch, natürlich, Straßenlampe, Außenbereich, manuell, regional
• Verstärkungsregelung: automatisch
• Rauschunterdrückung: 3D NR
• Bewegungserkennung: 4 rechteckige Bereiche
• ROI: 4 Bereiche
• Smart Illumination: ja
• Defog: ja
• Privatzonenmaskierung: 4 Bereiche
• Integriertes Mikrofon: ja
• Integrierter Lautsprecher: ja
• Audiokomprimierung: PCM, G.711a, G.711Mu, G.726, G.723
• Audioeingang: 2 Kanäle, RCA
• Audioausgang: 1 Kanal, RCA
• Alarmeingang: 2 Kanäle, 5 mA bei 3 V bis 5 V DC
• Alarmausgang: 2 Kanäle, 300 mA bei 12 V DC
• Alarmereignisse: keine SD-Karte, SD-Karte voll, SD-Kartenfehler, Netzwerkunterbrechung, IP-Konflikt, illegaler Zugriff, Bewegungserkennung, Videomanipulation, Linienüberschreitung, Eindringen, schnelle Bewegung, zurückgelassenes Objekt, fehlendes Objekt, Herumlungern, Menschenansammlung, Parken, Szenenänderung, Audioerkennung, Spannungserkennung, externer Alarm, Gesichtserkennung, Bereichsanzahl, Aufenthaltsalarm, Personenzählung, Personenanzahl-Fehlererkennung, Sicherheitsausnahme
• RS-485: 1 Anschluss, 1200 bit/s bis 115200 bit/s
• Analoger Ausgang: 1 Kanal, CVBS über BNC
• Netzwerkanschluss: RJ-45, 10/100/1000 Base-T
• Netzwerkprotokolle: IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, PPPoE, SNMP, P2P
• ONVIF: Profile S, Profile G, Profile T
• Interoperabilität: CGI
• SDK und API: ja
• Maximale Benutzeranzahl: 20
• Gesamtbandbreite: 64 Mbit/s
• Lokale Speicherung: MicroSD-Karte bis 512 GB
• Weitere Speicherziele: FTP, SFTP, NAS
• Browser: IE 9 und neuer, Chrome, Firefox, Safari 12 und neuer
• Managementsoftware: Smart PSS, DSS, DMSS
• Mobile Nutzung: iOS, Android
• Sicherheitsfunktionen: Videoverschlüsselung, Firmware-Verschlüsselung, Konfigurationsverschlüsselung, Digest, WSSE, Kontosperre, Sicherheitsprotokolle, IP-/MAC-Filterung, X.509-Zertifikate, Syslog, HTTPS, 802.1x, Trusted Boot, Trusted Execution, Trusted Upgrade
• Spannungsversorgung: 12 V DC oder PoE nach IEEE 802.3af
• Leistungsaufnahme Grundbetrieb: 4,0 W bei 12 V DC, 6,4 W bei PoE
• Maximale Leistungsaufnahme: 11,3 W bei 12 V DC, 12,9 W bei PoE
• Betriebstemperatur: -40 °C bis +60 °C
• Betriebsfeuchtigkeit: ≤ 95 %
• Lagertemperatur: -40 °C bis +60 °C
• Schutzart: IP67
• Vandalismusschutz: IK10
• Gehäusematerial: Metall
• Produktabmessungen: 204,0 mm × 78,0 mm × 61,6 mm
• Nettogewicht: 0,82 kg
• Bruttogewicht: 1,18 kg
• Zertifizierungen: CE-LVD EN62368-1, CE-EMC 2014/30/EU, FCC 47 CFR Part 15 Subpart B, UL/CUL UL62368-1
