2-Draht-Sprechanlagen-Set, 7" Indoor, Aufputz
Produktinformationen "2-Draht-Sprechanlagen-Set, 7" Indoor, Aufputz"
Serienbeschreibung

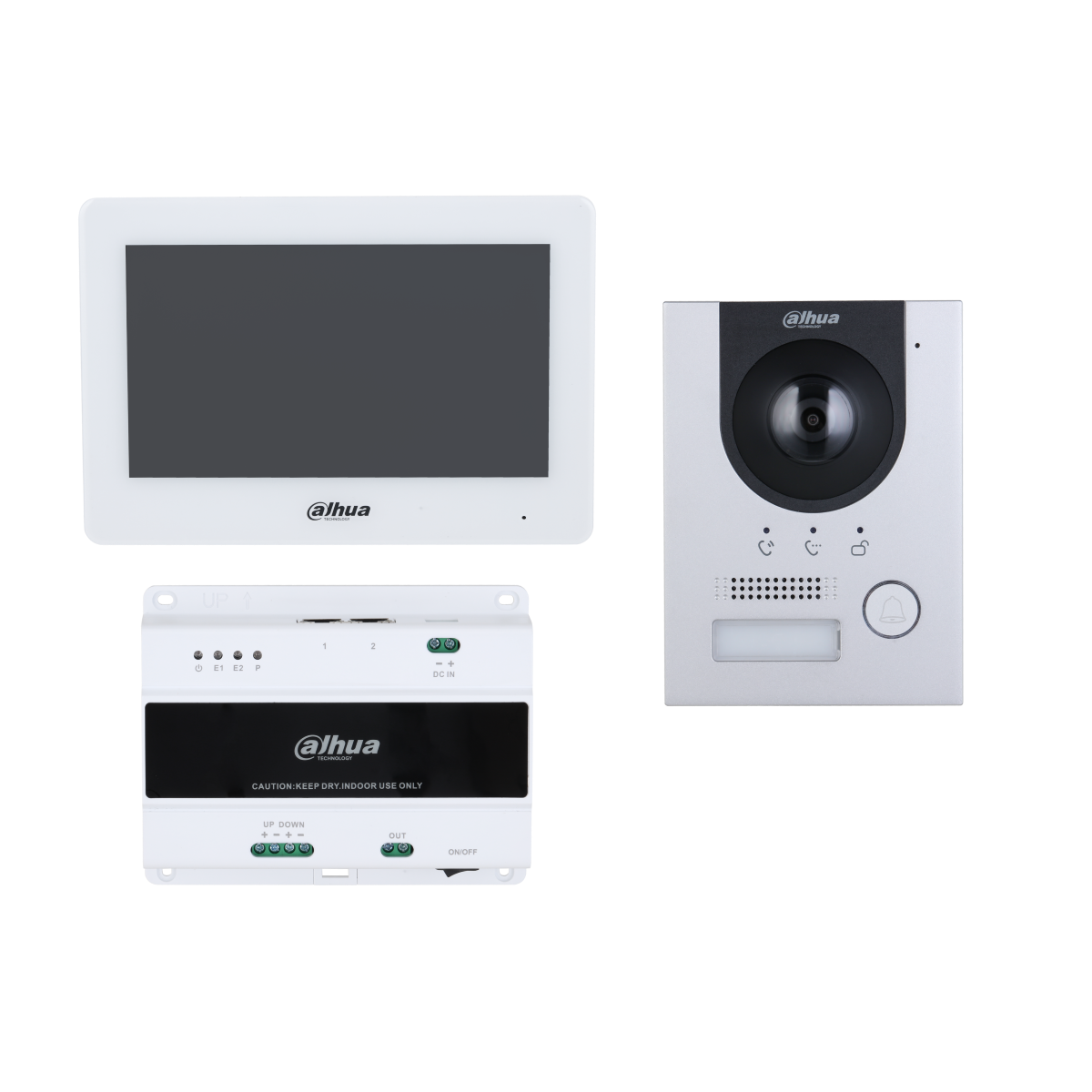

Das KTD01(S) ist ein 2-Draht IP Video-Türsprechkit für moderne Einfamilienhäuser, kleinere Gewerbeobjekte und Nachrüstungen bestehender Türsprechverkabelungen. Das Set kombiniert eine robuste IP-Außenstation, einen 7" Innenmonitor und die passende 2-Draht-Netzwerkkomponente zu einer kompletten Lösung für Video-Gegensprechen, Türöffnung und mobile Bedienung.
Was das Produkt kann
Die Außenstation verfügt über eine 2 MP Kamera mit großem Blickwinkel von 168,6° horizontal und ermöglicht eine klare Besucheransicht direkt am Innenmonitor oder über die mobile App. Über die Gegensprechfunktion kann mit Besuchern kommuniziert und die Tür bei Bedarf aus der Ferne geöffnet werden.
Der 7" Innenmonitor bietet eine kapazitive Touch-Bedienung, unterstützt 2-Draht-Kommunikation und kann über den 2-Draht-Switch oder Standard-PoE versorgt werden. Zusätzlich stehen Alarm-Eingänge und ein Alarm-Ausgang zur Verfügung, wodurch sich einfache Zusatzfunktionen wie Klingel, Sensoren oder Signalisierungen integrieren lassen.
Empfohlene Einsatzgebiete
- Einfamilienhäuser
- Reihenhäuser
- Kleine Büround Gewerbeeinheiten
- Nachrüstung bestehender 2-Draht-Türsprechleitungen
- Eingangsbereiche mit App-Fernzugriff
- Projekte mit Unterputzmontage der Außenstation
Hauptmerkmale:
- 2-Draht IP-Video-Türsprechanlagen-Kit
- Aufputz-Ausführung für die Außentürstation
- Enthält Außentürstation VTO2202F-P-S2, Innenmonitor VTH5422HW und 2-Draht-Switch VTNS2003B-2
- 2 MP CMOS-Kamera mit großem Weitwinkel
- 7" TFT Touch-Innenmonitor mit 1024 × 600 Pixel Auflösung
- Zwei-Wege-Audio mit Echo-Unterdrückung und digitaler Rauschunterdrückung
- App-Verwaltung mit Fernsprech- und Türöffnungsfunktion
- H.265 und H.264 Videokompression
- Versorgung über 2-Draht-Switch oder PoE
- Türstation mit Aluminiumfront, Schutzart IP65 und IK07 Vandalismusschutz
- Innenmonitor mit 6 Alarmeingängen und 1 Alarmausgang
- 2-Draht-Kommunikation mit Daisy-Chain-Unterstützung
- MicroSD-Unterstützung für Türstation und Innenmonitor
Technische Merkmale:
- Artikelnummer: KTD01S
- Bauart: 2-Draht IP-Video-Türsprechkit
- Enthaltene Komponenten: VTO2202F-P-S2, VTH5422HW, VTNS2003B-2
- Montage Türstation: Aufputz
Türstation:
- Kamera: 1/2,9" 2 MP CMOS
- Blickwinkel: horizontal 168,6°, vertikal 87,1°, diagonal 176,7°
- WDR: 120 dB
- Rauschunterdrückung: 3D NR
- Videokompression: H.265 / H.264
- Videoauflösung Hauptstream: 720p / WVGA / D1 / CIF
- Videoauflösung Substream: 1080p / WVGA / D1 / QVGA / CIF
- Bildrate: 25 fps
- Bitrate: 256 Kbit/s bis 8 Mbit/s
- Tag/Nacht-Umschaltung: Auto (ICR) / Farbe / Schwarzweiß
- Audio: integrierter Lautsprecher, Zwei-Wege-Audio
- Audio-Kompression: G.711a / G.711u / PCM
- Audio-Verbesserung: Echo-Unterdrückung / digitale Rauschunterdrückung
- Netzwerk: 1 × RJ45, 10/100 Mbit/s
- Protokolle: SIP, TCP, RTP, UPnP, P2P, DNS, UDP, RTSP, IPv4
- Interoperabilität: ONVIF / CGI
- Schnittstellen: RS-485, Alarmausgang, Exit-Button, Türstatus-Erkennung, Schlosssteuerung
- Stromausgang: 12 V DC, 600 mA
- Stromversorgung: 2-Draht-Switch, 48 V DC / 1 A oder PoE 802.3af/at
- Leistungsaufnahme: ≤ 4 W Standby, ≤ 5 W Betrieb
- Speicher: MicroSD bis 256 GB
- Sabotagealarm: Ja
- Schutzart: IP65
- Vandalismusschutz: IK07
- Betriebstemperatur: –30 °C bis +60 °C
- Betriebsfeuchtigkeit: 10 % bis 90 % rF, nicht kondensierend
- Produktabmessungen: 130 mm × 96 mm × 28,5 mm
- Bruttogewicht: 0,48 kg
- Gehäusematerial: Aluminium
- Farbe: Silber
- Einsatzbereich: Außenbereich
Innenmonitor:
- Display: 7" TFT kapazitiver Touchscreen
- Auflösung: 1024 × 600 Pixel
- Audio: integrierter Lautsprecher, Zwei-Wege-Audio
- Audio-Kompression: G.711a / G.711u / PCM
- Audio-Verbesserung: Echo-Unterdrückung
- Alarmeingänge: 6
- Alarmausgänge: 1
- Türklingel: über Alarmeingang nutzbar
- Netzwerk: 1 × 2-Draht-Port und 1 × Ethernet 10/100 Mbit/s, wahlweise nutzbar
- Protokolle: SIP, IPv4, RTSP, RTP, TCP, UDP
- Interoperabilität: ONVIF
- Stromausgang: 12 V DC, 100 mA
- Stromversorgung: 2-Draht-Switch oder Standard-PoE
- Leistungsaufnahme: ≤ 2 W Standby, ≤ 6 W Betrieb
- Speicher: MicroSD bis 64 GB
- Betriebstemperatur: –10 °C bis +55 °C
- Betriebsfeuchtigkeit: 10 % bis 95 % rF, nicht kondensierend
- Produktabmessungen: 189 mm × 130 mm × 26,9 mm
- Bruttogewicht: 0,74 kg
- Gehäusematerial: PC + ABS
- Farbe: Weiß
- Einsatzbereich: Innenbereich
2-Draht-Switch:
- Kommunikation: digitale 2-Draht-Kommunikation
- Netzwerkanschlüsse: 2 × RJ45 10/100 Mbit/s
- 2-Draht-Anschlüsse: 2 × 2-Draht für Kaskadierung, 1 × 2-Draht-Geräteport
- Montage: Hutschienenmontage
- Stromversorgung: 48 V DC, 1–5 A
- Netzteil: enthalten
- Leistungsaufnahme: ≤ 15 W Eigenbetrieb, Ausgang ≤ 48 W
- Betriebstemperatur: –10 °C bis +55 °C
- Betriebsfeuchtigkeit: 10 % bis 95 % rF, nicht kondensierend
- Produktabmessungen: 131 mm × 103 mm × 40 mm
- Bruttogewicht: 0,39 kg
- Gehäusematerial: PC + ABS
- Farbe: Weiß
Lieferumfang
- 1x VTO2202F-P-S3
- 1x VTH5422HW
- 1x VTNS2003B-2
- 1x VTM115
- 1x Netzteil
