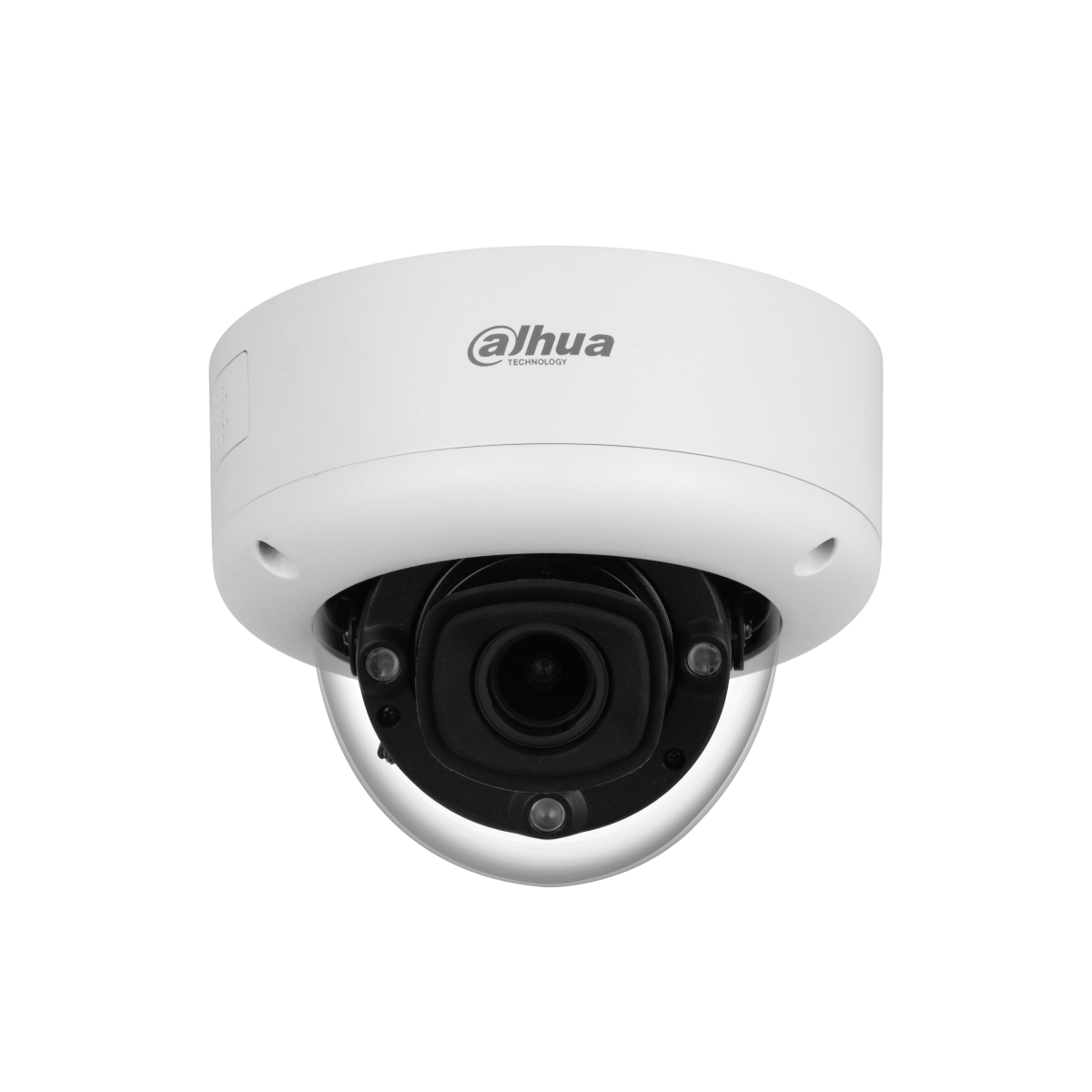

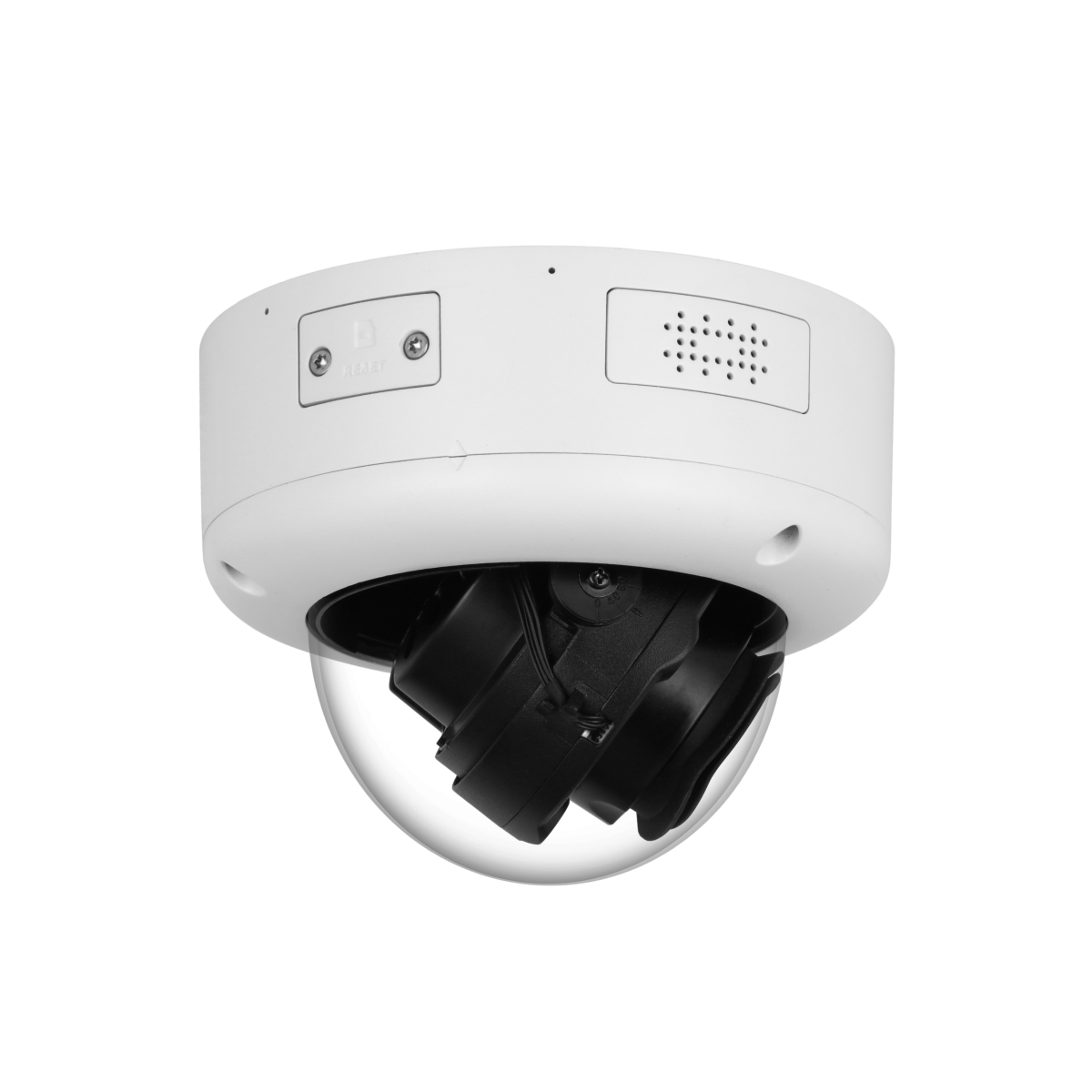

12MP WizMind Dome, 2,7-12mm, PoE+, KI

IPC-HDBW71242E1-Z-X - 12-Megapixel-WizMind-Dome-Kamera mit motorisiertem 2,7-12-mm-Vario-Objektiv, IR-Beleuchtung, Dual-Mikrofon, Lautsprecher, PPE-Erkennung, Gesichtserkennung, ANPR, Perimeterschutz, AcuPick, Video-Metadaten und KI-Funktionen.

Die IPC-HDBW71242E1-Z-X ist eine professionelle Dome-Kamera der WizMind-X-Serie für anspruchsvolle Videoüberwachungsanlagen im Innen- und Außenbereich. Durch die robuste Dome-Bauform eignet sich die Kamera besonders für Eingangsbereiche, Fassaden, Industrie- und Gewerbeflächen, Baustellen, Logistikbereiche, Parkflächen, öffentliche Zugänge und sicherheitskritische Bereiche, in denen eine hohe Auflösung, erweiterte KI-Analyse, Audiofunktionen und eine widerstandsfähige Ausführung benötigt werden.

Der 1/1,7" CMOS-Bildsensor liefert eine maximale Auflösung von 12 MP mit 4000 × 3000 Pixeln bei bis zu 25/30 Bildern pro Sekunde. Dadurch eignet sich die Kamera besonders für Szenen, in denen eine hohe Detailauflösung bei Personen, Fahrzeugen, Kennzeichen, Objektmerkmalen oder Arbeitsbereichen erforderlich ist. Die Kamera unterstützt fünf Videostreams und kann dadurch Livebild, Aufzeichnung, mobile Anzeige und Analyseanwendungen parallel mit angepassten Auflösungen bereitstellen.

Das motorisierte 2,7-12-mm-Vario-Objektiv mit P-Iris ermöglicht eine flexible Anpassung des Bildausschnitts an die jeweilige Überwachungssituation. Der horizontale Blickwinkel reicht von 106° im Weitwinkel bis 45° im Telebereich, der vertikale Blickwinkel von 77° bis 34° und der diagonale Blickwinkel von 140° bis 56°. Die Naheinstellgrenze beträgt 1,8 m. Die DORI-Werte liegen im Weitwinkel bei 87,6 m für Detektion, 35,0 m für Beobachtung, 17,5 m für Erkennung und 8,8 m für Identifizierung. Im Telebereich liegen die DORI-Werte bei 186,6 m für Detektion, 74,6 m für Beobachtung, 37,3 m für Erkennung und 18,7 m für Identifizierung.

Für den Nachtbetrieb verfügt die Kamera über drei integrierte IR-LEDs mit einer Reichweite von bis zu 40 m. Die automatische Tag-/Nachtumschaltung erfolgt über ICR. Bildoptimierungsfunktionen wie DWDR, BLC, HLC, 3D-Rauschunterdrückung, SSA, Defog, elektronische Bildstabilisierung, Smart Illumination, LDC, ROI, Spiegelung, Bildrotation und Privatzonenmaskierung unterstützen eine stabile Bilddarstellung bei wechselnden Lichtverhältnissen und komplexen Szenen.

Die KI-gestützten Analysefunktionen umfassen Perimeterschutz mit Eindringen, Linienüberschreitung und schneller Bewegung. Diese Funktionen unterstützen die präzise Klassifizierung und Erkennung von Menschen, Fahrzeugen und Tieren. Zusätzlich stehen Erkennung von Herumlungern, Menschenansammlungen, Parken, zurückgelassenen Objekten und entfernten Objekten zur Verfügung. Die Kamera unterstützt den Langstreckenmodus sowie selbstlernende Filtermechanismen zur Reduzierung von Fehlalarmen.

Für sicherheits- und baustellenbezogene Anwendungen unterstützt die Kamera PPE-Erkennung. Dabei können Ereignisse ausgelöst werden, wenn erkannte Personen bestimmte konfigurierbare Attribute tragen oder nicht tragen. Zu den unterstützten Merkmalen zählen unter anderem Arbeitskleidung, Schutzhelm, Kappe, Gesichtsmaske, Schürze, Handschuhe, Überschuhe, Stiefel, Sicherheitsweste und Sicherheitsgurt. Zusätzlich unterstützt die Funktion selbstlernende Erkennung unterschiedlicher Farben und Ausführungen von Arbeitskleidung sowie Datenschutzfunktionen.

Die erweiterten KI-Funktionen umfassen Gesichtserkennung, Gesichtserfassung, Personenzählung, Bereichszählung, Warteschlangenmanagement, Heatmap, ANPR, Parkraummanagement, Video-Metadaten und AcuPick. Die Gesichtserkennung unterstützt den Betrieb mit Gesichtsdatenbanken und Vergleichsfunktionen. Die ANPR-Funktion unterstützt Kennzeichenerkennung, Verfolgung, Priorisierung und Schnappschüsse sowie Fahrzeugattribute wie Kennzeichen, Fahrzeugtyp und Fahrzeugfarbe.

Video-Metadaten können für Kraftfahrzeuge, Nicht-Kraftfahrzeuge, Gesichter und menschliche Körper erzeugt werden. Dabei können unter anderem Fahrzeugmerkmale, Nicht-Kraftfahrzeugmerkmale und Personenattribute ausgewertet werden. In Verbindung mit kompatiblen Aufzeichnungsgeräten unterstützt AcuPick die schnelle Suche nach Personen, Tieren und Kraftfahrzeugen in Live- und Aufzeichnungsdaten. Zusätzlich ist EPTZ verfügbar.

Die Videokomprimierung erfolgt über H.265, H.264, H.264H, H.264B sowie MJPEG im Substream. Smart H.265+ und Smart H.264+ reduzieren Bandbreiten- und Speicherbedarf bei effizienter Aufzeichnung. Unterstützte Auflösungen reichen von 12 MP bis CIF, darunter 4000 × 3000, 3840 × 2160, 3072 × 2048, 3072 × 1728, 2592 × 1944, 2688 × 1520, 2048 × 1536, 2304 × 1296, 1920 × 1080, 1280 × 960, 1280 × 720, D1 und CIF.

Für Audioanwendungen besitzt die Kamera ein integriertes Dual-Mikrofon sowie einen integrierten Lautsprecher. Zusätzlich stehen ein Audioeingang und ein Audioausgang über RCA-Anschluss zur Verfügung. Die integrierte Geräuschreduzierung unterstützt die Erfassung von Stimmen, reduziert Störgeräusche adaptiv und filtert nicht-menschliche Geräusche. Der integrierte Hi-Fi-Lautsprecher ist für eine akustische Reichweite von bis zu 20 m ausgelegt und ermöglicht Zwei-Wege-Audio in geeigneten Systemumgebungen.

Für externe Signal- und Systemanbindungen verfügt die Kamera über drei Alarmeingänge, zwei Alarmausgänge, RS-485, einen analogen CVBS-Ausgang über BNC sowie einen 12-V-DC-Ausgang für geeignete Zusatzgeräte. Die Netzwerkanbindung erfolgt über einen RJ-45-Gigabit-Anschluss mit 10/100/1000 Base-T. Unterstützt werden unter anderem IPv4, IPv6, HTTP, TCP, UDP, RTSP, RTP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, SAMBA, PPPoE, SNMP, P2P und Auto Registration.

Die Kamera unterstützt ONVIF Profile S, Profile G, Profile T und Profile M sowie CGI. Die lokale Speicherung ist über MicroSD-Karte bis maximal 1 TB möglich. Zusätzlich werden FTP, SFTP und NAS unterstützt. Sicherheitsfunktionen wie Digest, WSSE, Kontosperre, Sicherheitsprotokolle, IP-/MAC-Filterung, X.509-Zertifikate, Syslog, HTTPS, 802.1x, Trusted Boot, Trusted Execution und Trusted Upgrade sind vorhanden.

Die Spannungsversorgung erfolgt wahlweise über 12 V DC, 24 V AC, PoE+ nach IEEE 802.3at oder ePoE. Zusätzlich steht ein 12-V-DC-Ausgang mit maximal 165 mA und 700 mA Spitzenstrom zur Verfügung. Die Leistungsaufnahme beträgt im Grundbetrieb 6,6 W bei 12 V DC, 9,3 W bei 24 V AC bzw. 9,8 W bei PoE. Die maximale Leistungsaufnahme mit ICR-Umschaltung, IR-Beleuchtung und Zoom liegt bei 18,7 W bei 12 V DC, 24,8 W bei 24 V AC bzw. 25,2 W bei PoE. Das Gehäuse besteht aus Metall und Kunststoff, erfüllt die Schutzarten IP67 und IK10 und ist für den Betrieb bei -40 °C bis +65 °C ausgelegt.

Hauptmerkmale:

• 12 MP Dome-Kamera der WizMind-X-Serie
• 1/1,7" CMOS-Bildsensor
• Maximale Auflösung 4000 × 3000 Pixel bei bis zu 25/30 Bildern pro Sekunde
• Motorisiertes 2,7-12-mm-Vario-Objektiv
• P-Iris
• Horizontaler Blickwinkel 106° bis 45°
• Vertikaler Blickwinkel 77° bis 34°
• Diagonaler Blickwinkel 140° bis 56°
• Naheinstellgrenze 1,8 m
• IR-Beleuchtung mit bis zu 40 m Reichweite
• 3 integrierte IR-LEDs
• EPTZ
• PPE-Erkennung für Arbeitskleidung, Schutzhelm, Maske, Handschuhe, Sicherheitsweste und weitere Attribute
• Perimeterschutz mit Zielklassifizierung für Menschen, Fahrzeuge und Tiere
• Gesichtserkennung und Gesichtserfassung
• Personenzählung, Bereichszählung und Warteschlangenmanagement
• Heatmap
• ANPR mit Kennzeichenerkennung und Fahrzeugattributen
• Parkraummanagement
• Video-Metadaten für Fahrzeuge, Nicht-Kraftfahrzeuge, Gesichter und menschliche Körper
• AcuPick mit kompatiblem Aufzeichnungsgerät
• Zwei intelligente Funktionen gleichzeitig aktivierbar
• Integriertes Dual-Mikrofon
• Integrierter Lautsprecher
• Zwei-Wege-Audio
• Audioeingang und Audioausgang über RCA
• 3 Alarmeingänge und 2 Alarmausgänge
• RS-485-Schnittstelle
• Analoger CVBS-Ausgang über BNC
• 12-V-DC-Ausgang für Zusatzgeräte
• DWDR, BLC und HLC
• Elektronische Bildstabilisierung
• LDC
• Privatzonenmaskierung mit 8 Bereichen
• H.265, H.264, H.264H, H.264B und MJPEG im Substream
• Smart H.265+ und Smart H.264+
• 5 Videostreams
• MicroSD-Speicherung bis maximal 1 TB
• Gigabit-Netzwerkanschluss
• 12 V DC, 24 V AC, PoE+ oder ePoE
• Metall-Kunststoff-Gehäuse
• Schutzart IP67
• Vandalismusschutz IK10
• Betriebstemperatur -40 °C bis +65 °C

Technische Merkmale:

• Artikelnummer: IPC-HDBW71242E1-Z-X
• Kameratyp: Dome-Kamera
• Serie: WizMind X Series
• Bildsensor: 1/1,7" CMOS
• Maximale Auflösung: 4000 × 3000 Pixel
• Auflösung 12 MP: 4000 × 3000 Pixel bei 1 bis 25/30 Bildern pro Sekunde
• ROM: 8 GB
• RAM: 4 GB
• Abtastsystem: Progressive Scan
• Elektronische Verschlusszeit: 1/3 s bis 1/100.000 s, automatisch oder manuell
• Mindestbeleuchtung Farbe: 0,0009 Lux bei F1,6, 30 IRE
• Mindestbeleuchtung Schwarzweiß: 0,0005 Lux bei F1,6, 30 IRE
• Mindestbeleuchtung mit IR: 0 Lux
• Signal-Rausch-Verhältnis: > 56 dB
• Beleuchtungsart: IR
• IR-Reichweite: bis zu 40 m
• Anzahl IR-LEDs: 3
• IR-Steuerung: automatisch
• Schwenkbereich: 0° bis 355°
• Neigebereich: 0° bis 80°
• Rotationsbereich: 0° bis 355°
• Objektivtyp: motorisiertes Vario-Objektiv
• Objektivanschluss: Ø 14
• Brennweite: 2,7 mm bis 12 mm
• Maximale Blende: F1,6
• Horizontaler Blickwinkel: 106° bis 45°
• Vertikaler Blickwinkel: 77° bis 34°
• Diagonaler Blickwinkel: 140° bis 56°
• Blendensteuerung: automatisch
• Blendensystem: P-Iris
• Naheinstellgrenze: 1,8 m
• DORI Detektion Weitwinkel: 87,6 m
• DORI Beobachtung Weitwinkel: 35,0 m
• DORI Erkennung Weitwinkel: 17,5 m
• DORI Identifizierung Weitwinkel: 8,8 m
• DORI Detektion Tele: 186,6 m
• DORI Beobachtung Tele: 74,6 m
• DORI Erkennung Tele: 37,3 m
• DORI Identifizierung Tele: 18,7 m
• IVS: zurückgelassenes Objekt, fehlendes Objekt
• Perimeterschutz: Eindringen, Linienüberschreitung, schnelle Bewegung, Herumlungern, Menschenansammlung, Parken
• Zielklassifizierung Perimeterschutz: Mensch, Fahrzeug, Tier
• Langstreckenmodus: ja
• Selbstlernender Fehlalarmfilter: ja
• Gesichtserfassung: ja
• Gesichtserkennung: ja
• Gesichtsdatenbanken: bis zu 5 Gruppen
• Gesichtsbilder Datenbank: bis zu 200.000 Bilder
• PPE-Erkennung: Arbeitskleidung, Schutzhelm, Kappe, Gesichtsmaske, Schürze, Handschuhe, Überschuhe, Stiefel, Sicherheitsweste, Sicherheitsgurt
• PPE-Selbstlernen: ja
• PPE-Datenschutzfunktion: ja
• Personenzählung: Linienzählung, Bereichszählung, Warteschlangenmanagement
• Heatmap: ja
• ANPR: Kennzeichenerkennung, Verfolgung, Priorisierung, Schnappschuss
• ANPR-Listen: bis zu 10.000 Sperrlisteneinträge und 10.000 Zulassungslisteinträge
• ANPR-Fahrzeuggeschwindigkeit: bis zu 60 km/h
• Parkraummanagement: ja
• Video-Metadaten: Kraftfahrzeug, Nicht-Kraftfahrzeug, Gesicht, menschlicher Körper
• AcuPick: ja, mit kompatiblem Aufzeichnungsgerät
• EPTZ: ja
• Smart Search: ja, mit kompatiblem Smart-NVR
• Videokomprimierung: H.265, H.264, H.264H, H.264B, MJPEG im Substream
• Smart Codec: Smart H.265+, Smart H.264+
• Stream-Anzahl: 5 Streams
• Hauptstream: 4000 × 3000 Pixel bei 1 bis 25/30 Bildern pro Sekunde
• Substream: 1920 × 1080 Pixel bei 1 bis 25/30 Bildern pro Sekunde
• Drittstream: 1920 × 1080 Pixel bei 1 bis 25/30 Bildern pro Sekunde
• Viertstream: 1920 × 1080 Pixel bei 1 bis 25/30 Bildern pro Sekunde
• Fünftstream: 704 × 576 Pixel bei 1 bis 25 Bildern pro Sekunde oder 704 × 480 Pixel bei 1 bis 30 Bildern pro Sekunde
• Unterstützte Auflösungen: 12 MP, 8 MP, 6 MP, 5 MP, 4 MP, 3 MP, 1080p, 1,3 MP, 720p, D1, CIF
• Bitratensteuerung: CBR, VBR
• Videobitrate H.264: 32 kbit/s bis 16384 kbit/s
• Videobitrate H.265: 32 kbit/s bis 12288 kbit/s
• Tag-/Nachtumschaltung: automatisch, Farbe, Schwarzweiß
• IR-Sperrfilter: automatisch
• BLC: ja
• HLC: ja
• WDR: DWDR
• SSA: ja
• Weißabgleich: automatisch, natürlich, Straßenlampe, Außenbereich, manuell, regional
• Verstärkungsregelung: automatisch
• Rauschunterdrückung: 3D NR
• Bewegungserkennung: 4 rechteckige Bereiche
• ROI: 4 Bereiche
• Elektronische Bildstabilisierung: ja
• Smart Illumination: ja
• Defog: ja
• Bildrotation: 0°, 90°, 180°, 270°
• Spiegelung: ja
• Privatzonenmaskierung: 8 Bereiche
• LDC: ja
• Integriertes Mikrofon: ja, Dual-Mikrofon
• Integrierter Lautsprecher: ja
• Audiofunktion: Zwei-Wege-Audio, Sound Management, Geräuschreduzierung
• Akustische Reichweite Lautsprecher: bis zu 20 m
• Audiokomprimierung: G.711a, G.711Mu, PCM, G.726, G.723
• Audioeingang: 1 Kanal, RCA
• Audioausgang: 1 Kanal, RCA
• Alarmeingang: 3 Kanäle, Nasskontakt, 5 mA, 3 V bis 5 V DC
• Alarmausgang: 2 Kanäle, Trockenkontakt, 1000 mA bei 30 V DC oder 500 mA bei 50 V AC
• RS-485: 1 Anschluss, 1200 bit/s bis 115200 bit/s
• Analoger Ausgang: 1 Kanal, CVBS über BNC
• 12-V-DC-Ausgang: 1 Ausgang, maximal 165 mA, Spitzenstrom 700 mA
• Netzwerkanschluss: RJ-45, 10/100/1000 Base-T
• Netzwerkprotokolle: IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, SAMBA, PPPoE, SNMP, P2P, Auto Registration
• ONVIF: Profile S, Profile G, Profile T, Profile M
• Interoperabilität: CGI
• Maximale Benutzeranzahl: 20
• Gesamtbandbreite: 340 Mbit/s
• Lokale Speicherung: MicroSD-Karte bis 1 TB
• Weitere Speicherziele: FTP, SFTP, NAS
• Browser: IE 11 und neuer, Chrome 88.0.4324.190 und neuer, Firefox 47.0.2 und neuer
• Managementsoftware: SmartPSS Lite, DSS, DMSS
• Mobile Nutzung: iOS, Android
• Sicherheitsfunktionen: Digest, WSSE, Kontosperre, Sicherheitsprotokolle, IP-/MAC-Filterung, X.509-Zertifikate, Syslog, HTTPS, 802.1x, Trusted Boot, Trusted Execution, Trusted Upgrade
• Spannungsversorgung: 12 V DC, 24 V AC, PoE+ nach IEEE 802.3at, ePoE
• Leistungsaufnahme Grundbetrieb: 6,6 W bei 12 V DC, 9,3 W bei 24 V AC, 9,8 W bei PoE
• Maximale Leistungsaufnahme: 18,7 W bei 12 V DC, 24,8 W bei 24 V AC, 25,2 W bei PoE
• Heizungsleistung: 3,0 W bei 12 V DC, 4,6 W bei 24 V AC, 5,47 W bei PoE
• Betriebstemperatur: -40 °C bis +65 °C
• Betriebsfeuchtigkeit: ≤ 95 %
• Lagertemperatur: -40 °C bis +65 °C
• Lagerfeuchtigkeit: 10 % bis 95 %
• Schutzart: IP67
• Vandalismusschutz: IK10
• Korrosionsschutz: optional, mittlerer Schutz bei ATC-Modell
• Gehäusematerial: Metall und Kunststoff
• Produktabmessungen: 118,0 mm × Ø 159,0 mm
• Nettogewicht: 1,16 kg
• Bruttogewicht: 1,36 kg
• Zertifizierungen: CE-LVD EN62368-1, CE-EMC 2014/30/EU, FCC 47 CFR Part 15 Subpart B, UL/CUL UL62368-1
